Tv Toshiba 14C2E1 remote tidak fungsi

Diagnosa Tv Toshiba dalam kondisi hidup yang jadi masalah adalah untuk fungsi remotenya saja , kita sudah coba ganti remote tetap saja tv tidak bisa merespon perintah yang diberikan remote control.

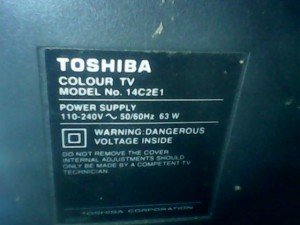

Model tv Toshiba :

model tv toshiba 14c2e1

Apakah yang menyebabkannya ? segera kita selidiki .

Indikasi permasalahan ada di seputar sensor , ini dugaan kita untuk pertama kali  karena remote setelah kita periksa masih dalam kondisi baik.Setelah tv kita lepaskan casingnya langsung kita lakukan pengukuran dibagian sensor , pengukuran yang kita lakukan tv dalam kondisi hidup . Tegangan di kaki sensor untuk pinout If  terukur 4 volt dan jika kita tekan remote control dengan perintak bebas/ yang mana saja terukur tegangan berdenyut, jadi telah bisa kita pastikan sensor masih dalam kondisi baik.

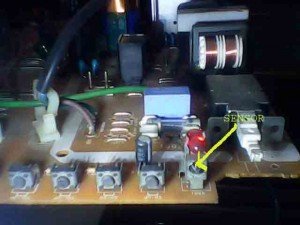

Posisi sensor bisa kita lihat pada gambar berikut :

sensor-di-mainboard-tv-tosh

Yang jadi bikin kita penasaran kenapa kok sistem tidak bisa menerima perintah data yang diberikan remote control ? Setelah kita lakukan pengukuran dibagian key untuk fungsi keypad barulah kita ketahui permasalahan timbul dari sini dengan komponen terkait switch. Tanpa lama-lama segera kita lakukan penggantian untuk kesemua switch ada 6 buah, setelah selesai kita coba hidupkan tv Toshiba dan hasilnya alhamdulillah semuanya sudah kembali normal.Inilah kisah perbaikan yang kita lakukan hari ini, semoga bisa bermanfaat

How useful was this post?

Click on a star to rate it!

Average rating 1.8 / 5. Vote count: 4

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

8 Comments + Add Comment

  • Gan..tv akari 14 sakura suara normal tp gambar ga ada,kl scren diputar layar putih..sy lht blok rgbnya solderan bnyk yg melepuh..gmana nih gan.?

    • cek tegangan video out dari ic crhoma,,, ada tidak ??? resolder ic crhomanya biasa suka ada timah solder yang retak. OSD timbulkah ??? jika tidak coba cek tegangan afc dari playback

  • Salamkenal

  • Asalamualaikum..nanya lagi bang.!! Kalau mau nyopot blok RGB apakah cop anoda dari flyback harus dicopot juga.?? Thanks bang..??

    • engk perlu mas nuh,,, terkecuali mau ganti playback/FBT baru mesti kita lepaskan copnya

  • Blognya sepi ya bang.?? Tp moga nyervisnya rame terus.!! Trims jawbanya.!! Maf ya bang nanya mulu,.maklum msh awam bgt mslah mesin elektro.!! penasaran bgt sm yg namanya elektro.!! Pas sowan ke mbah gogle alhmdulillah ktmu blog ini..!! Skalian aj minta jurus membongkar mesin tv.he.he.he.!!

  • aslm bang mau tanya mesin tv china baru tp remot g konek,solusinya gimana bang

    • coba ukur tegangan di sensor panel (ground 5 volt ifout) ? tegangan masuk atau tidak…. jika ada coba periksa remotenya
