AMPLIFIER MERK KARABAR PROTECT TIDAK KELUAR SUARA

Diagnosa

Amplifier merk Karabar, info usernya kalau dihidupkan keluar asap dan suaranya juga tidak keluar ( protect )

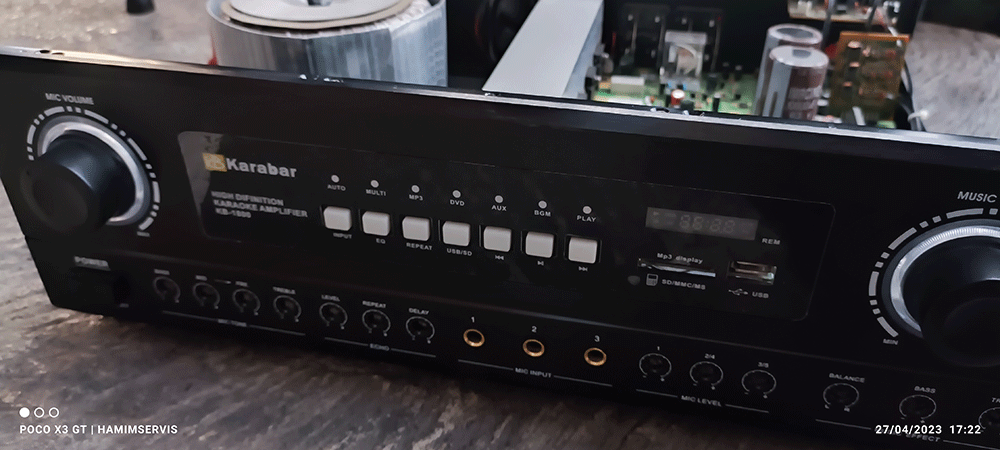

Model Amplifiernya :

Apakah yang menyebabkannya ?

Amplifier saat awal dihidupkan keluar asap, saya tidak test lagi untuk meminimalkan dampak kerusakan karena bisa merembet ke komponen lainnya. Saat amplifier sudah saya penutup covernya, disini tampak 1 Resistor yang berwarna agak hitam ( gosong ) dan jelas ada komponen lainnya yang mengalami kerusakan. Komponen yang saya maksud adalah transistor, hasil pengukuran dengan multitester saya dapatkan :

1 Transistor 2SA1943

2 Resistor 5 watt 0.25 Ω saya siapkan penggantinya 0.22 Ω

1 Transistor 2N5551 saya siapkan penggantinya 2SC1815

1 Transistor 2SA940 saya siapkan penggantinya Transistor TIP42

Semua komponen yang rusak saya lepaskan dari PCB, dan langsung saya pasangkan penggantinya. Untuk transistor pengganti 2N5551 dengan 2SC1815 ini kaki mesti disamakan dimana susunannya mengikuti 2N5551 saat dipasang di PCB. tampilan PCB amplifiernya :

Setelah selesai proses penggantian komponen yang rusak, saya ambil multitester untuk memastikan apakah sudah sesuai pemasangan komponen penggantinnya. Hasil akhirnya Alhamdulillah amplifier sudah bisa hidup dan berfungsi normal, berikut video proses perbaikan yang saya lakukan

How useful was this post?

Click on a star to rate it!

Average rating 0 / 5. Vote count: 0

No votes so far! Be the first to rate this post.

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
