Tv Sharp 21EXS253E Gambar Blanking Biru

Diagnosa

Tv Sharp 21exs253e jika kita hidupkan , tampilan gambar hanya ada warna biru dengan garis putih.

blanking-tv-sharp-21exs253e

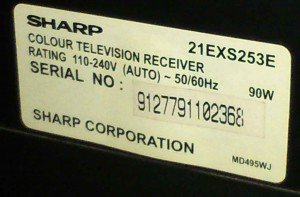

Model tv Sharp :

model-tv-sharp-21exs253e

Apakah yang menyebabkannya ? segera kita selidiki

Awal pemeriksaan kita lakukan di area penguat video CRT, paling utama kita fokuskan pengukuran tegangan di colector transistor untuk driver katoda blue ( biru ) . Hasil yang kita dapatkan masih terukur adanya tegangan, selanjutnya kita lepaskan resistor untuk koneksi ke colector transistor BF422 . Kita hidupkan tvnya dan hasilnya blanking biru sudah tidak ada lagi, tegangan terukur 120 volt untuk input video katoda blue. Jadi jelas kerusakan ada di transistor BF422 karena setelah kita ukur tegangan tetap drop di colector-nya dimana tegangan basisnya berada di level 5 volt padahal seharusnya hanya 2,5 volt.

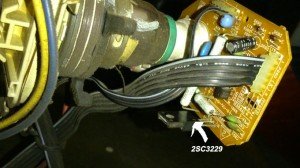

Segera kita lepaskan transistor BF422 dari PCB dan kita lakukan penggantian, disini kita gunakan transistor type lain yaitu 2SC3229 . Tampilan setelah proses pemasangan :

penguat-video-tv-sharp-21ex

Kini kita hidupkan lagi tv sharp ? Alhamdulillah tampilan gambar sudah normal kembali .

How useful was this post?

Click on a star to rate it!

Average rating 5 / 5. Vote count: 1

No votes so far! Be the first to rate this post.

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

8 Comments + Add Comment

  • Mas hamim mo tnya lg nich???tv sharp wonder 21″bila dnyalakan kira2 5-15mnit tiba2 mati posisi stanby dhidupkan lg hidup lg kmbali lg gt kira2 panya y mas,mhon bantuan.a mas,da yg bilang solder ulang sdh tak coba solder smua tpi msih tetep pnyakit.a trus gmbar kurang terang n tulisan dsudut knan bwah agak kbur sdah sy coba stel playback hsil g brubah mohon bagi solusi jitunya mas hamim,tksi mas

    • capasitor B+ diperiksa atau diganti saja, ukur tegangan B+ 115 volt…. kalau suka mati biasa ada masalah di ic vertikal

  • Tmakasi bnyak mas hamim ilmunya,maklum sy msi pemula sorry mas kl sy bnyak tnya

    • sama2 mas din ,, gpp kok

  • ic vertikalnya yang kaki brapa y mas,maaf sy msih awam,tlong bantuanya mas

    • lihat saja yang nempel di alumunium biasa kakinya lebih dari 7 mas din

  • mas Hamim sy pernah punya tv sharp 21exs253e dengan kasus yg sama yaitu blanking biru sy sudah mengganti Tr seperti apa yg mas hamim pernah lakukan tetapi alhasil tv msh saja sama sekali tidak ada perubahan,berarti permasalahannya ada di bagian mana lagi y mas..? mhon pencerahannya…mkasih..

    • blanking biru komponen terkait adalah resistor 12k lalu transistor penguat RGB kanal biru yang shot dan paling akhir shot dari input CRT kanal biru ( jika dari input kanal CRT biru cara kita untuk repair adalah dengan memberikan tegangan 180 volt yang sudah kita serikan dengan resistor 100 ohm 5 watt ) sebelumnya kita lepaskan dahulu input tersebut dari rangkaian … cukup lepaskan timah soldernya
