TV Sanken 21 Ultra Slim Vertikal Problem

Diagnosa

Tv Sanken jika kita hidupkan hanya terlihat garis horizontal dilayar monitornya.

Model Tv Sanken :

sanken-ultra-slim

Apakah yang menyebabkannya ? segera kita selidiki

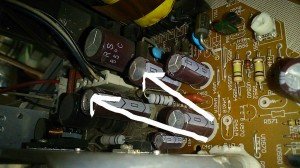

Permasalahan yang umum yang memang kerap terjadi di televisi model sekarang, temperatur kerja televisi yang cukup panas membuat Capasitor retan terjadi kerusakan. Tahap awal memang sudah bisa kita lihat adanya 2 Capasitor yang mengalami kerusakan dengan tanda bodynya menggelembung nilainya 1000uf/50 volt dan 2200uf/50 volt , seperti ini contohnya :

mainboard-tv-sanken-ultra-s

Setelah kita lakukan penggantian semuanya kembali normal, namun selang beberapa hari kasus ini kembali terjadi. Pemeriksaan kita lakukan dan hasilnya IC STV8172 dalam kondisi rusak, ini ditandai dengan fuses Resistor putus nilai 1 ohm/1 watt. Untuk capasitor 2200uf/50 volt yang telah kita ganti dalam kondisi baik, jadi kita tinggal lakukan penggantian IC dan Resistor saja. Proses pelepasan IC STV8172 dari alumunium pendingin agak sedikit merepotkan karena posisinya bautnya, untuk ini mesti lepaskan alumunium secara keseluruhan termasuk komponen Transistor Horizontal. Setelah bisa kita lepaskan barulah kita pasangkan IC STV8172 dan pasangkan kembali alumunium dan solder semua komponen yang terpasang.

Setelah selesai semuanya kini kita hidupkan tv Sanken-nya dan hasilnya Alhamdulillah tampilan gambar sudah kembali normal.

How useful was this post?

Click on a star to rate it!

Average rating 2 / 5. Vote count: 2

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

20 Comments + Add Comment

  • Lampu ccfl klo di tv lcd sharp posisi dmn

    • ada dibelakang panel lcd ( buka panel terlebih dahulu )

  • Klo bwat carger lcd sharp gmn. Part ny ada gk,lcd sharp 20″

    • charger,, bisa di repair mas gunawan untuk part bisa saja kita carikan

  • Mslh ny TR Kcil yg 4 angka tu pgen diganti ttp gk and..

    • Tr kecil ? typenya brp….

  • Trus mslh yg lain waktu carger saya colokin ke listrik, listrik gak kuat(njeplak) pdhal listrik 900watt, knp tu mas ada msalah dgn carger tau gmn

    • jika listrik anjlok/ turun mcb ya power supply rusak komponen terkait biasanya ic untuk sistem switching mas gunawan

  • Trus gmn mas hamim bsa rekomendasi gk tentang cargerny,klo TR c1903

    • seri ini tidak tersedia data sheetnya,,, mungkin bisa gunakan type lain ( mesti baca diagramnya ) terlebih dahulu

  • Y mas nti saya kirimi diagramny mksh mas atas rekomendasiny sngat bermanfaat bgi saya

    • sama2 mas gunawan

  • Mas hamim, nie saya cek di casing power supply tv lcd sharp type:UADP-0241CEPZ, karena saya gk bsa buka casing ny ,maaf gmbr gk bsa kirim.

    • coba di ketrik casing ,, kalau berdasarkan type kita engk bisa terka komponen yg digunakan

  • Lc_20B4M, mdel tv

    • iya yg kendalakan PSU jadi dibuka dulu casing adaptornya ,,, nanti baru bisa dilihat ic untuk sistem switchingnya

  • Okey mas hamim

    • ya mas gunawan

  • Mas tv sy sanken 29″ lyar dtar non slim,stanby,stelah sy cek ic LA78041 lw g slh jebol sma dioda FR154 short tak gnti n sdah nyala pmasalahanya mas gmbar bgian atas bgaris putih mlintang knan kiri skitar 8 gris pmasalahanya pa y mas mhon pencerahanya,mksi bnyak yo mas

    • gantikan capasitor 100uf/50 volt untuk sistem b-pump vertikal ( searah dengan vcc 26 volt )
