TV Polytron Flat Mati-Hidup Berulang

Diagnosa

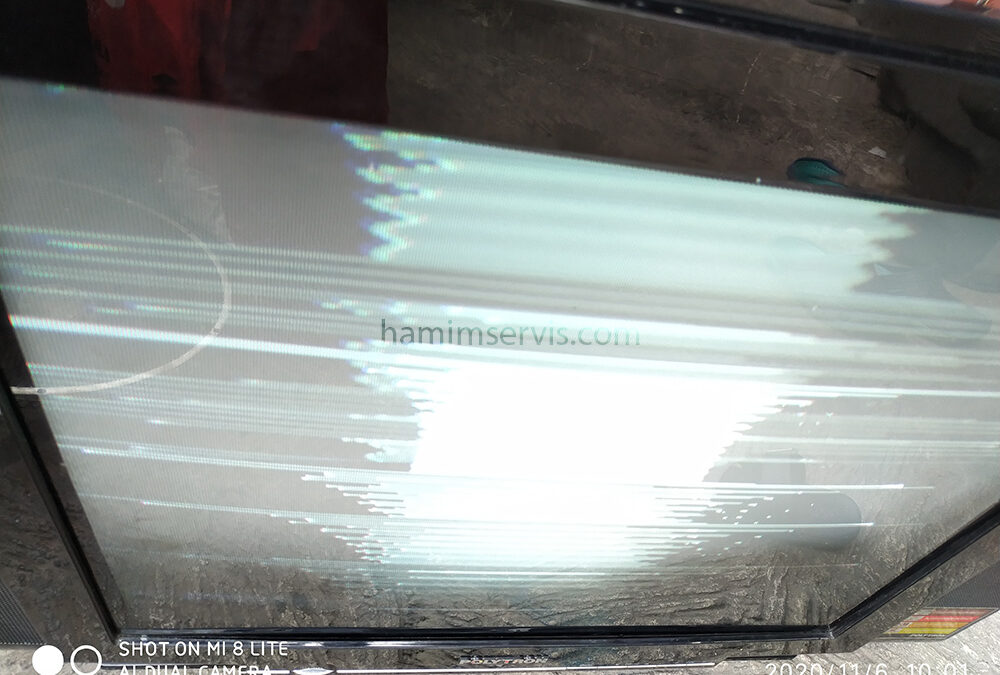

TV Polytron Flat Mati-Hidup Berulang di layar monitor terlihat tampilan seperti ini :

tv flat polytron

Apakah penyebabnya ?

Power supply sepertinya tidak stabil, ini perkiraan awal dan untuk memastikan maka saya coba ukur satu persatu. VCC B+ terukur normal 115 volt dan lainnya juga terukur normal, saya paksa off system dengan lepaskan jalur vcc 5 volt ke ic micom . Tegangan supply yang sebelumnya berdenyut dengan tampilan layar seperti yang sudah saya tampilkan diatas sekarang vcc tenang ( stabil ) . Dalam kondisi standby saya ukur tegangan vcc 4.5volt dan ini saya ukur tegangan inputnya tidak stabil, sepertinya supply drop dan ini terhubung ke jalur power supply dengan kode dioda di PCB D510.

Terkadang supply melalui D510 normal kadang drop , jadi ini penyebab kerusakannya dan langsung saya gantikan dan untuk memudahkan saya kasih lokasinya disini :

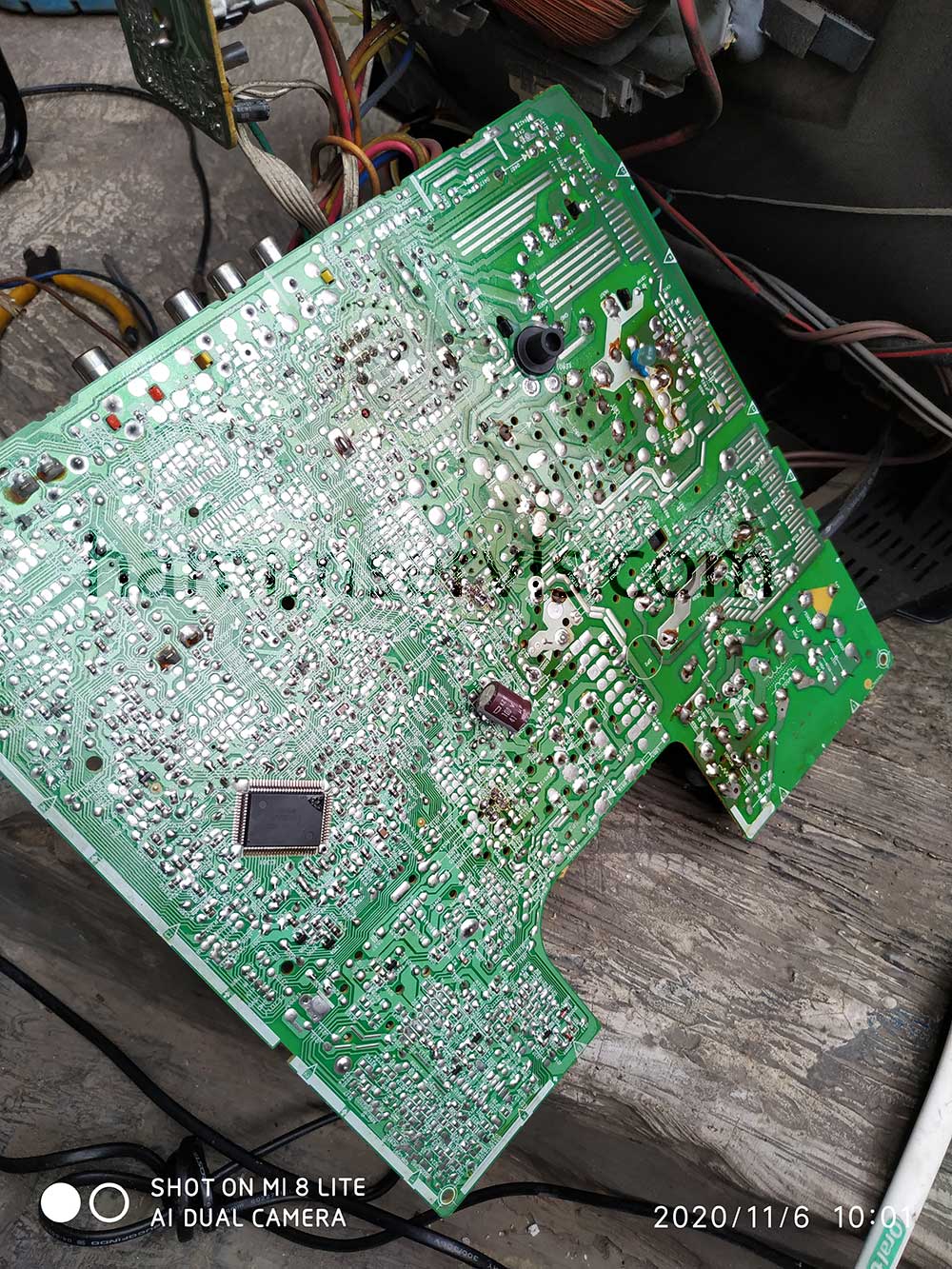

mainboard tv flat polytron

Hasil akhir setelah penggantian dioda, Alhamdulillah TV Polytron  kini sudah kembali normal
