Televisi Ultra Slim Ichiko Tidak Ada Gambar

Diagnosa

Televisi Ichiko kita coba hidupkan , tidak ada gambar pada layar monitor-nya cuma terdengar suara desis dari dalam televisi.

Apakah yang menyebabkannya ? Segera kita selidiki .

Televisi tidak mau hidup, bagian paling awal kita periksa ada pada bagian rangkaian power supply. Gejala awal yang paling mudah dipredeksi adalah suara desis, dari mana asalnya ? segera kita adakan pengukuran pada rangkaian power supply. Hasil pengukuran kita dapatkan tegangan B+ dari output power supply untuk bagian playback mengalami drop. Penyebab tegangan drop kita coba telusuri , dan barakhir pada Capasitor.

Capasitor untuk filter tegangan B+ mengalami kerusakan dengan kapasitas 100 uf/160 volt. Kita siapkan capasitor pengganti dan memasangkannya pada mainboard, setelah selesai kita coba hidupkan televisi lagi ? hasilnya alhamdulillah televisi sudah kembali hidup. Tegangan B+ adalah sebagai pengunci utama sistem power supply, dengan tidak stabilnya pada bagian ini membuat output yang lainnya juga mengalami trouble.

Posisi capasitor bisa kita lihat pada gambar berikut :

mainboard-televisi-Ichiko-2-300x225capasitor-power-supply-mainboard-televisi-Ichiko-300x225

Sampai tahap ini mungkin sudah kita anggap selesai karena televisi-nya sudah hidup, tapi ada hal yang mesti kita tambahkan yaitu mesti resolder pada beberapa titik karena rentan terjadi keretakan. lokasinya ada pada bagian :

  1.  Kaki Ic Vertikal
  2. Kaki Playback
  3. Kaki trafo power supply
  4. kaki resistor power supply / area tegangan 300 volt
  5. Kaki Resistor untuk sistem regulator
  6. Kaki transistor pada video RGB untuk CRT
  7. Kaki soket RCA untuk input-output video
  8. Kaki PTC untuk sistem goussing
  9. Kaki Soket Yoke
  10. Kaki Resistor untuk Heater CRT
  11. Kaki trimpot untuk parameter B+

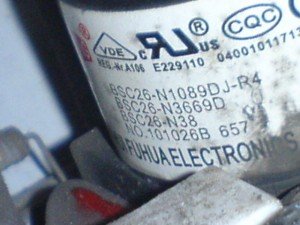

Untuk tambahan kita lengkapi dengan type playback yang digunakan pada mainboard televisi Ichiko , tampaknya bisa dilihat pada gambar berikut :

type-playback-televisi-Ichiko-BSC26-N1089D-300x225

Pinout Playback adalah :

  1. Colector
  2. B+
  3. +17 V
  4. Afc
  5. Ground
  6. Heater
  7. Abl
  8. Nc
  9. 180V
  10. -17V

Itulah sekilas yang bisa kita utarakan, semoga bermanfaat.
