Televisi Toshiba 1413XN Vertikal Gambar Pendek

Diagnosa

Televisi Toshiba jika kita hidupkan tampilan pada layar monitor tidak penuh, bagian bawah gambar terlihat ketarik ke atas sedangkan bagian atas gambar terlihat melebar.

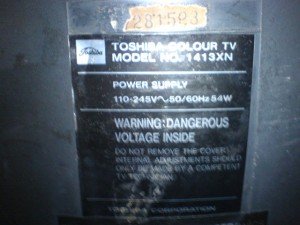

model televisi Toshiba:

model televisi Toshiba

Apakah yang menyebabkannya? Segera kita selidiki.

Pemeriksaan awal untuk memperbaiki hal ini adalah dengan memeriksa bagian Vertikal yang ada pada mainboard televisi. Kasus kerusakan ini memang sering terjadi pada televisi Toshiba. Hal ini di sebabkan karena Capasitor mengalami perubahan nilai/ kapasitas.

Capasitor yang mesti kita ganti adalah dengan kapasitas 2,2 uF/50 volt. Posisi di dalam mainboard bisa kita lihat pada gambar berikut:

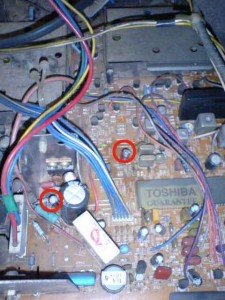

Mainboard televisi Toshiba 1413XN

Pada gambar diatas bisa kita lihat tanda lingkaran merah, itulah Capasitor yang harus kita ganti.Setelah selesai penggantian Capasitor kini kita coba kembali hidupkan televisi ? Hasilnya Alhamdulillah televisi Toshiba sudah kembali normal.

How useful was this post?

Click on a star to rate it!

Average rating 0 / 5. Vote count: 0

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • Wah bener mas, kebetulan ada tv sama type dengan yang di upload di website mas, dan begitu ic vertikal di ganti gambar tebuka setengah, dan begitu capasitor di ganti, 100% normal
    tapi ada permasalahan baru, bagaimana cara cari program untuk tv jenis ini? karena maklum tv lama, dan display on screenya tidak ada memang begini atau aslinya ada mas?
    sayang nih tv di ambil dari gudang teman, tapi gambarnya masih lumayan jernih, tolong bantu

    • seharusnya ada,, cek bagian h sycn sama v sycn ini berkenaan dengan sistem OSD
