2261 tersedia, IC masih dalam kondisi baik dengan output tegangan yang keluar mempunyai denyut ( bergerak turun-naik ), untuk lebih jelasnya bisa dilihat pada video berikut :
Selanjutnya saya ukur komponen penyearah ( Dioda ), hasilnya positif mengalami kerusakan juga. Dioda ini sebagai jembatan dari tegangan supply 300 volt untuk colector transistor, Dioda pengganti saya gunakan type BYW76D. Tampak dioda pengganti bisa kita lihat pada gambar berikut :

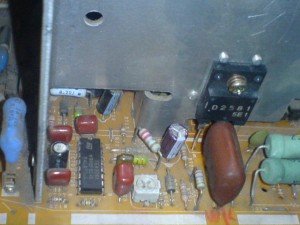

Satu tahap lagi untuk menghindari kerusakan transistor 2SD1884 setelah penggantian, saya juga mengganti capasitor 47uF/50 volt. Fungsi capasitor sebagai triger ke transistor 2SD1884, dan terpasang pararel dengan dioda zener 3,9 volt. Transistor pengganti disini saya gunakan type 2SD2581, tampak setelah pemasang pada mainboard bisa kita lihat pada gambar berikut:
Setelah selesai proses penggantian komponen yang rusak, saya hidupkan televisi ? Hasilnya Alhamdulillah televisi Sharp 51R500 sudah normal kembali.
Semoga bisa bermanfaat
