Suara Ada Gambar Tidak Ada LED LG 32

Diagnosa

LED LG saya hidupkan , pasangkan antena ? tampilan layar terlihat gelap ( tidak ada gambar tapi lampu backlight hidup ) dan suaranya terdengar ( ada ).

Pemeriksaan awal saya lakukan di area T-con , IC TPS 85175 kalau saya pegang panas sekali,,, nah kalau saya lepaskan soket yang terhubung ke panel , IC TPS 85175 hanya hangat saja. Saya ambil mutitester dan coba ukur tegangan yang terhubung ke panel, tegangan yang masuk 0.5 volt ( seharusnya 3,3 volt ). Saya ukur hambatannya ternyata konslet , dan ini disebabkan oleh capasitor ( filter ). Saya angkat capasitor itu dan saya ukur ulang , hasilnya normal

tampilan T-con

TCON

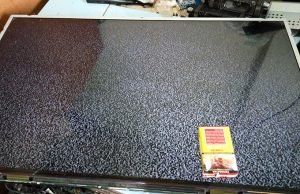

Setelah penggantian capasitor , saya pasangkan kembali soket dan saya tes… hasilnya alhamdulillah

PANEL LG
