LCD tv // Tips & Trik

Problem USB Warning LED Toshiba 32L5400VJ

Penulis hamim    Comments No Comments

Diagnosa

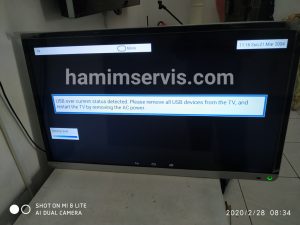

LED Toshiba 32L5400VJ saat awal dihidupkan…. loading screen dan tampil peringatan usb kelebihan arus dan tak lama standby

problem LED Toshiba 32L5400VJ

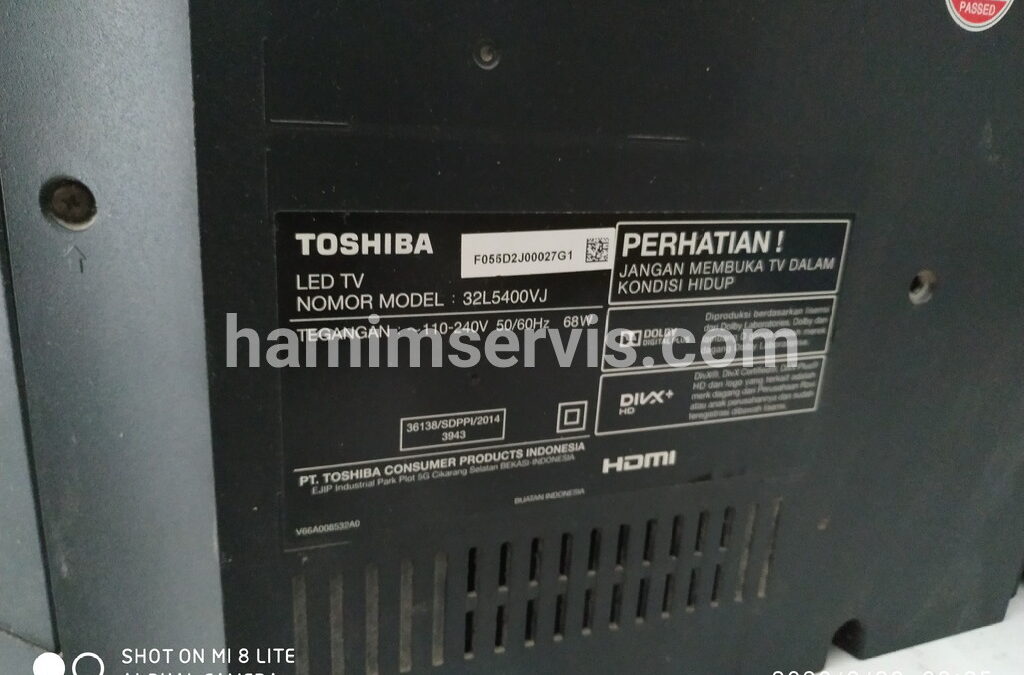

Modelnya :

model LED Toshiba 32L5400VJ

Apakah penyebabnya ?

Langsung saya buka LED Toshiba 32L5400VJ untuk lakukan pengecekan, lokasi terkait dengan kerusakan ini di control VCC untuk jalur USB. Di mainboard ini tersedia 2 USB dan saat saya ukur salah satu supply untuk USB terukur VCC awalnya 5 volt dan beberapa saat tinggal 3 volt, lokasi via mainboard :

mainboard LED Toshiba 32L5400VJ

Kerusakan ada di ic switch dan untuk perbaikan bisa dengan menggantikan ic type SMD 01=30G atau bisa juga dengan bypass dengan mengambil VCC dari supply USB yang masih normal, tampilan icnya :

ic switch LED Toshiba 32L5400VJ

Disini ada 2 ic type itu dan untuk lakukan perbaikan ic yang rusak saya lepaskan dari mainboard dan saya jumper VCC yang masih normal ke supply USB yang bermasalah, seperti ini :

mainboard LED Toshiba 32L5400VJ

Langkah ini sudah menyelesaikan permasalahan yang sedang dialami, Alhamdulillah ( LED Toshiba 32L5400VJ sudah kembali normal ) .
