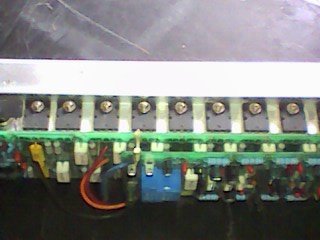

Tampilannya seperti ini :

Pada gambar diatas rangkaian Power amplifier untuk 1 kanal, Transistor yang dipergunakan ada 16 buah. Untuk mempermudah pengukuran saya lepaskan Resistor dari masing-masing kaki Emitor Transistor final secara keseluruhan setelahnya baru bisa saya lakukan pengukuran. Hasil didapatkan adalah 1 set Transistor final dalam kondisi rusak dan langsung saya lepaskan dari papan PCB.  Sekarang saya hidupkan Power amplifiernya ? Hasil Alhamdulillah sistem protek  sudah tidak on/ alias off dan coba hubungkan input dengan out audio DVD player lalu besarkan volume , suara sudah terdengar lagi di speaker.

Kini tinggal saya pasangkan Transistor final yang tadi sudah dilepaskan , dan pemasangannya harap samakan dengan typenya. Usahakan Transistor final harus Original kenapa harus demikian ?  tegangan yang dipergunakan Power amplifier ini 100 volt untuk 2 kanal – dan + akan sangat berbahaya jika menggunakan Transistor final lokal.  Catu daya didapat dari Trafo Donat, seperti ini tampilannya :

Dari ukuran Trafo donatnya saja sudah bisa diperkirakan berapa besar arus listrik yang bisa dipasok ke dalam rangkaian Power amplifier. Inilah sekilas perbaikan Power amplifier Orion, semoga bisa bermanfaat,
