LCD TV Toshiba 32PB10E Ganti Logicboard

LCD TV Toshiba sudah dalam kondisi yang sangat parah yaitu layar LCD pecah dan untuk logicboard juga dalam kondisi rusak. Sangat melelahkan untuk mencari logicboard pengganti kalau untuk layar LCD kita sudah dapatkan terlebih dahulu, hampir setengah tahun akhirnya baru bisa kita dapatkan logicboard pengganti . Sayangnya type logicboard pengganti tidak sama persis seperti bawaan aslinya, kalau dilihat sekilas hampir sama yang sedikit membedakan untuk soket lineout ke panel LCD. Type logicboard pengganti yaitu untuk model 32PS10V sedangkan bawaan aslinya 32PB10E, jadi untuk mengetahui bisa atau tidaknya kita lakukan percobaan.

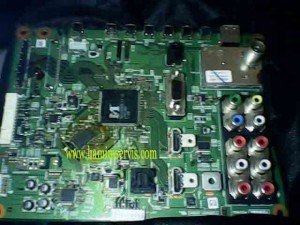

Tampilan logicboard 32PB10E :

logicboard-32PB10E

Untuk mengetahui perbedaan apa saja atau trik apa saja yang harus kita tempuh maka disini kita coba adakan persamaan, hal yang membedakan ada 2 yaitu :

1 Soket untuk panel

2 Soket dc in 13 volt

Untuk soket kita mesti pindahkan, ini kita ambil dari logicboard lama dan kita pasangkan di logicboard baru, seperti ini tampilan setelah kita pindahkan:

logicboard-32PS10V

Untuk dc in 13 volt ini mesti kita lakukan penjumperan karena pada logicboard lama pin 3 dan 4 dalam kondisi terhubung sedangkan di logicboard baru tidak terhubung, seperti ini tampilannya :

logicboard-32PS10V-soket-dc

Setelah kedua langkah tersebut kini kita coba hidupkan LCD Toshiba dan hasilnya Alhamdulillah semuanya sudah kembali normal. Proses perbaikan ini sangat menguras kantong alias mahal , paling tidak terbayarkan karena bisa dinikmati hasil gambar dan suaranya.

How useful was this post?

Click on a star to rate it!

Average rating 0 / 5. Vote count: 0

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

8 Comments + Add Comment

  • thanks bang untuk ilmuanya, sangat bermanfaat buat kita yg lg belajar lcd tv.
    O iya, harga lcd n mesinnya berapa Rp ? Apa sudah dijual bebas di toko2 ?

    • sangat susah mas awi,, ini aja kebetulan bisa dapat logicboard pengganti…. terima kasih telah berkunjung

  • tanks dpt ilmu yg baru, Bang bisa ga minta firmware bin nya yg 32PB 10E nya.trimakasih sebelumnya.

    • maaf untuk firmware kita engk punya…. terima kasih telah berkunjung

  • salam kenal bos. saya juga lagi benerin tuh tv toshiba lcd 32
    tapi susah cari bordnya kerusakanya mati total salam kenal bang/

    • salam kenal kembali,,, kita beli di glodok mungkin disana masih ada stoknya

  • bang,,,punya stok panel 32pb1e ga,,,brp harganya ,,,,thanks

    • engk punya mas
