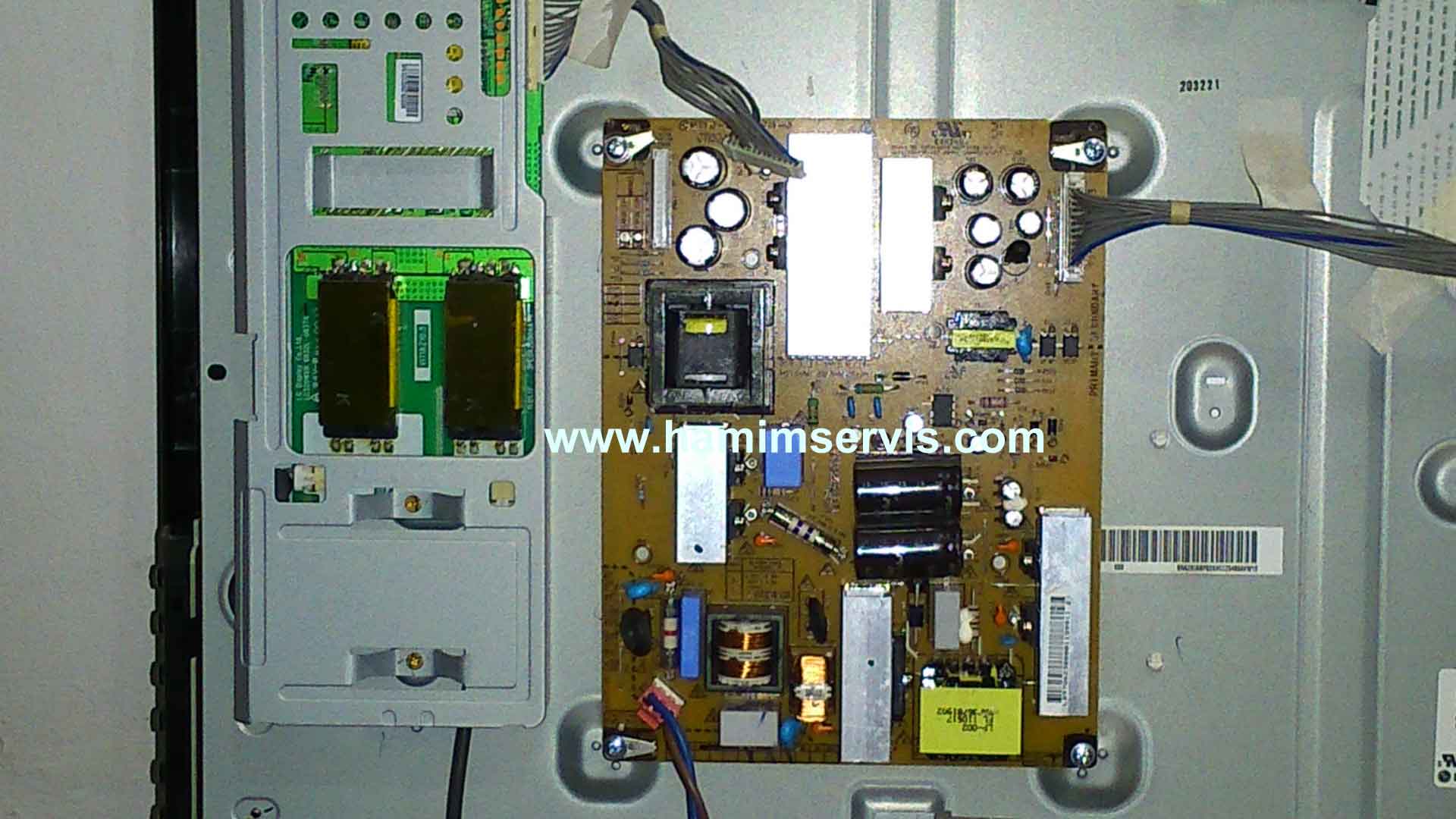

Untuk type Logicboard yang digunakan membutuhkan supply tegangan 3,5 volt dan 24 volt jadi ini harus sama jangan sampai salah, akan sangat fatal bila itu sampai terjadi. LCD TV LG ini memang sudah dari bengkel servis jadi agak sedikit cemas apakah akan berjalan lancar bila kita pasangkan PSU baru. Alhamdulillah setelah kita pasangkan PSU baru semuanya berfungsi dengan baik, tidak ada masalah baru.
Untuk kasus seperti ini mungkin tidak susah karena tinggal beli 1 modul, hanya sedikit pengetahuan yang mesti kita ketahui yaitu pastikan tegangan output PSU sesuai dengan kebutuhan Logicboard, di papan PCB bisa dengan jelas kita lihat poin-poinnya.
hamim
tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
17 Comments
Malam pak hamim. Tolong bantuannya lcd saya mati total, lcd merk sharp model lc 32l4071. Kasusnya lcd ini nyala 24 jam karena buat monitoring cctv. Mohon masukannya. Makasiiiiih.
untuk kasus matot (mati-total) coba periksa PSUnya mas sajidan…. ukur tegangan output apakah tersedia ? cek fuses terlebih dahulu,, jika putus berarti ada masalah di area PSU , komponen terkait bisa Tr atau juga IC
Makasih sekali tanggapannya. Udah saya cek fusesnya msh bagus, volrase di 300 nya jg ada, di 15 dan 5 volt nya jg ada. Mohon pencerahannya mas Hamim yg baik hati. Hhehe.
coba trik tekan tombol vol – sama sourch bareng2 lepaskan listrik terlebih dahulu …tahan kedua tombol dan masukkan aliran listriknya lepaskan jika sdh hidup
Sarannya sdh dilaksanakan mas Hamim dan gak ada reaksi, mohon petunjuknya lg.
jika demikian mainboard ada masalah mas sajidan,,,, cek tegangan di area ini 3,3 volt dan 1,2 volt apakah tersedia ( ic chipset apakah panas ) ?
Betul mas, ic chipsetnya panas, dibalik pcbnya juga kuning kayak kepanasan. 3,3 dan 1,2 juga tidak tersedia (mudah-mudahan gk salah cek saya). Mohon pencerahan lanjutnya. Mohon ijin lebih jelasnya saya kirimkan ke email mas hamim foto-foto mainboardnya. Klw boleh tau alamat emailnya mas?
[email protected]
Udh saya kirim mas fotonys. Mksh.
iya… nanti kita lihat mas
Mas hamim, sepertinya udh terdeksi, transistor penyuplai 3,3 dr regulator mati. Mslhnya no seri transistornya kgk keliatan saking kecil alatnya.
pastikan terlihat typenya mas,,, pakai kaca pembesar untuk melihatnya , jika perlu pakai tinner dahulu untuk membersihkan lapisan transistornya
siang mas hamim, maaf mengganggu. sudah saya liat pakai lensa pembesar, kok gk ada no tipenya ya mas, adanya huruf H-R. apakah diagnosa saya yg salah ya mas. mohon pencerahannya.
memang terkadang hanya sebuah simbol saja type yang tertera di body transistornya,, memang sdh jadi rahasia umum makanya untuk mengetahui type pengganti kita harus membaca diagram kerjanya terlebih dahulu. bisa jadi transistor itu npn maupun npn ataupun type fet
Kalau boleh tau mas, mohon petunjuknya transistor pengganti buat ic regulator lcd sharp ini bisa pakai type apa yaa. Mksh
seperti yang sdh kita bilang mas sajidan,,, mesti kroscek dulu sistem diagramnya kita engk bs asal tebak untuk masalah ini. lihat arah tegangan masuk serta sistem control tegangan ? apakah menggunakan dioda zener atau sistem feedback ic
Emang hebat mas hamim diagnosanya, tr yg satu dikontrol pakai deoda zenner mas, kaki 1.input arus, kaki ke 2 (tengah) suplay kaki 3 ground sedang tr satunya lg pakai ic feedback kaki 1 suplay kaki 2 (tengah) input arus kaki 3 ground.
