P-channel ⇔ pin ic p605

• pin 3 ic p605 untuk kaki transistor source ( jalur B+ 12 volt dari power supply );
• pin 4 ic p605 untuk kaki transistor gate ( jalur triger via ic control );
• pin 5 dan 6 ic p605 untuk kaki transistor drain ( jalur out ke trafo )

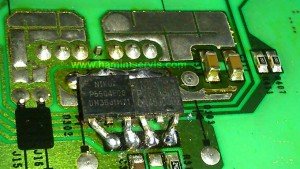

Tampilan gambar setelah terpasang :

Setelah transistor ini terpasang saya lakukan ujicoba , saya masukan aliran listriknya ? hasilnya LCD LG ini sudah bisa hidup, tampilan dilayar sudah terlihat. Masih tersisa masalah rupanya, saat saya arahkan fungsi via control panel, yang terlihat hanya OSD ( fungsi ini saat ini tidak tersedia ) dengan kondisi tampilan juga ikut terganggu ( distorsi ). Saya coba ukur lagi tegangan yang ada di mainboard dan yang saya cari area tegangan 1,2 volt karena saya akan gantikan capasitor filternya.

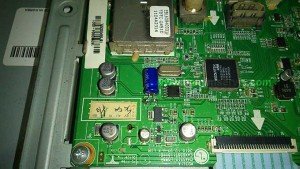

Nilai yang digunakan adalah 10uf/16 volt , dan yang saya gantikan dengan nilai 100uf/16 volt , tampilan gambarnya :

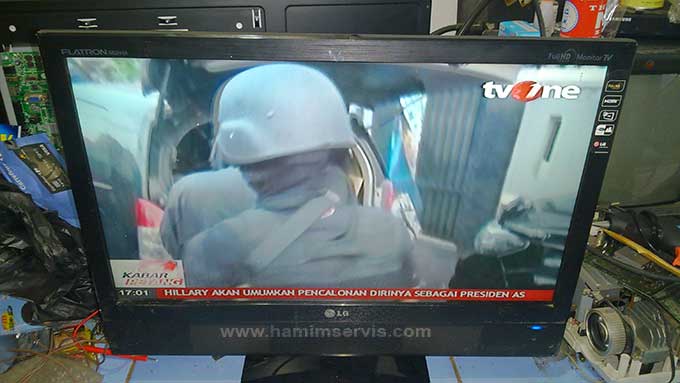

Inilah hasil akhirnya setelah proses panjang yang harus lakukan, Alhamdulillah semuanya sudah normal kembali

Inilah sedikit cerita servis yang saya lakukan, semoga bisa bermanfaat……. amiinnn
