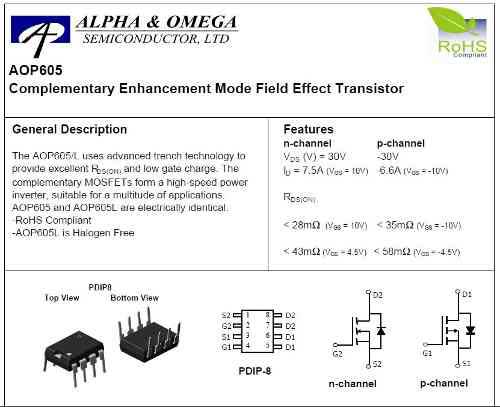

dapatkan walaupun hanya tampilan depan saja yang bisa dilihat datasheet-nya, seperti ini gambarnya :

datasheet P605

Tampilan IC P605 :

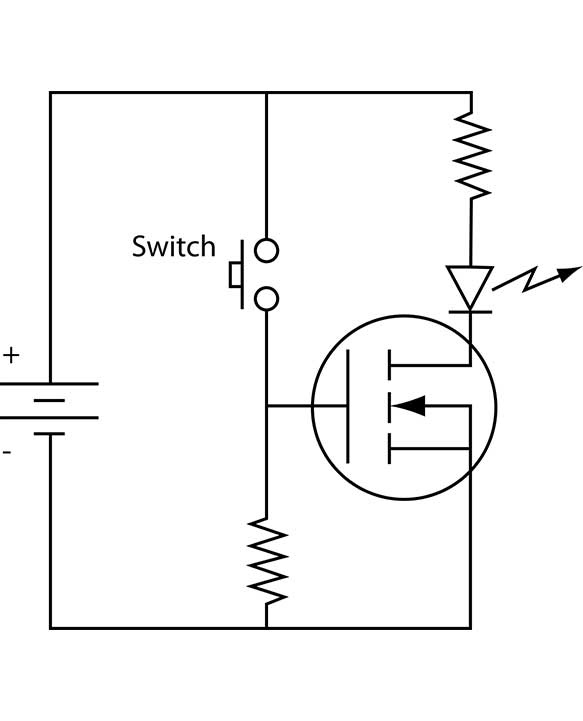

Didalam IC P605 hanya terpasang 2 transistor type Fet dengan dua model ( N-channel dan P-channel ) dan sangat jelas kalau saya lihat susunan pinout via gambar diatas , untuk melengkapi saya carikan diagram lain untuk mengetahui pinout transistor N-channel , seperti ini tampilannya :

Secara keseluruhan setelah saya pasangkan transistor tersebut di PCB PSU unit area inverter , urutannya :

N-channel ⇔ pin IC P605

• pin 1 ic p605 untuk kaki transistor source ( jalur ground di PCB );
• pin 2 ic p605 untuk kaki transitor gate ( jalur triger via ic control );
• pin 7 dan 8 ic p605 untuk kaki transitor drain ( jalur out ke trafo );
