Diagnosa
Awal kondisi tv sharp ini mati-total, kalau dimasukan aliran listrik cuma terdengar suara cit-cit dari dalam tvnya. Kalau seperti ini sudah pasti ada komponen yang rusak, yang membuat power supply terproteksi. Langsung saja deh saya buka tv sharp-nya , poin awal pemeriksaan saya arahkan di area horizontal dengan komponen utama transistor type TT2140. Hasilnya positif transistornya rusak, segera saya lepaskan dari PCB dan saya lakukan penggantian dengan type 2SD2253. Setelah selesai saya lakukan penggantian transistor saya coba hidupkan tv sharp ini , awalnya tv bisa hidup tapi selang beberapa menit kembali mati.
Dengan kondisi ini makin jelas penyebab kerusakan transistor horizontal type TT2140, saya coba ukur tegangan supply dari power supply dan semuanya normal-normal saja .
- Supply 115 volt
- Supply 12 volt
Lanjut saya lakukan pengukuran dari supply FBT poin untuk supply ic logic yaitu supply 8 volt dan 5 volt dengan input awal 12 volt. Hasilnya positif supply 5 volt bermasalah ( tidak stabil ) disini terukur 3.8 volt. Supply ini didapat dari regulator dengan menggunakan transistor 2SC1815 dan saya gantikan dengan yang lebih besar yaitu memakai transistor type 2SD882.

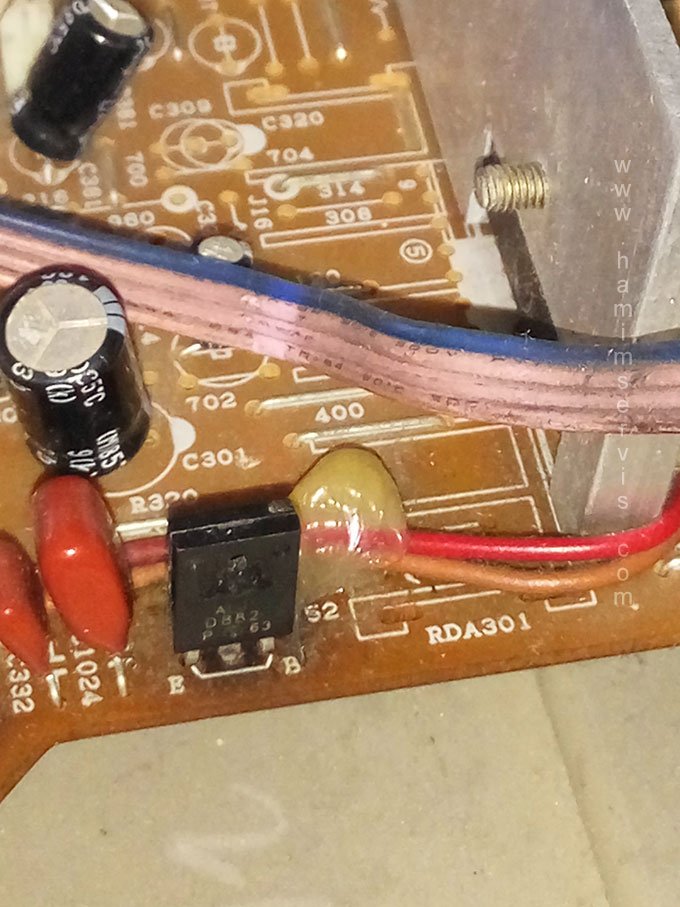

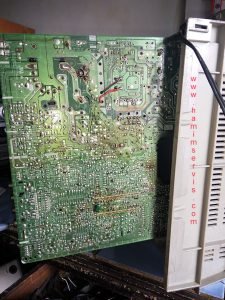

Lokasi transistor di PCB :
Selesai sudah perbaikan yang saya lakukan , tv sharp alhamdulillah sudah normal kembali
