TV SHARP 20W25MK Mati-Total

Tegangan yang tidak stabil ini disebabkan capasitor filter tidak bekerja dengan baik , nilai capasitornya 470uf/25 volt dan langsung saya lepaskan dari mainboard dan saya pasangkan nilai 1000uf/50 volt. Setelah terpasang capasitor pengganti saya masukan lagi aliran listrik dan coba ukur ulang ,hasilnya tegangan sudah kembali normal yaitu 8 volt. Lampu indikator tampak sudah meyala yang mengartikan sistem MCU sudah berfungsi dengan baik. Tambahan saya lakukan penambahan timah solder untuk hot area yaitu dibagian IC Vertikal dan IC Regulator dan satu lagi di area FBT , ada satu lagi yaitu area soket RCA untuk sistem video input bagian depan.

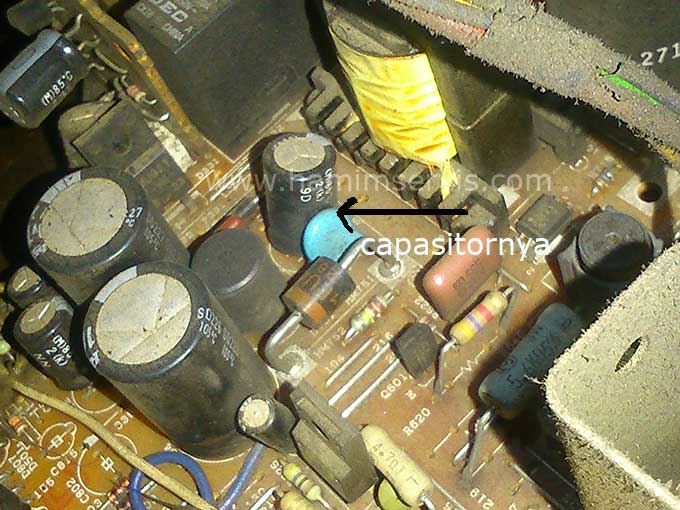

Posisi capasitor-nya :

mainboard-tv-sharp-20w25mk

Saatnya tekan power via remote control ? Alhamdulillah tv sharp sudah kembali normal , tampilan gambar dan suara sudah tampak normal tidak ada masalah yang lain. Selesai sudah perbaikan yang kita lakukan untuk saat ini dan sesuai dengan yang diharapkan, semoga bisa bermanfaat

How useful was this post?

Click on a star to rate it!

Average rating 3 / 5. Vote count: 3

No votes so far! Be the first to rate this post.

Pages: 1 2

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • Bang boleh tanya nih..?
    kl tv mati total, trus di cek ternyata Transistor horizontal Kode C 6090 konslet. terus kita pasang ok. baru 5 mnt mati lagi . terus kita cek ternyata TR rusak lgi. kira2 apa penyebabnya? tv merk sharp model baru tabung yang agak tipis..

    • ada kemungkinan transistor pengganti tidak asli… coba ganti dengan type lain 2SC2581
