TV Samsung 29 Tampilan Gambar Di Bawa Saja

Diagnosa

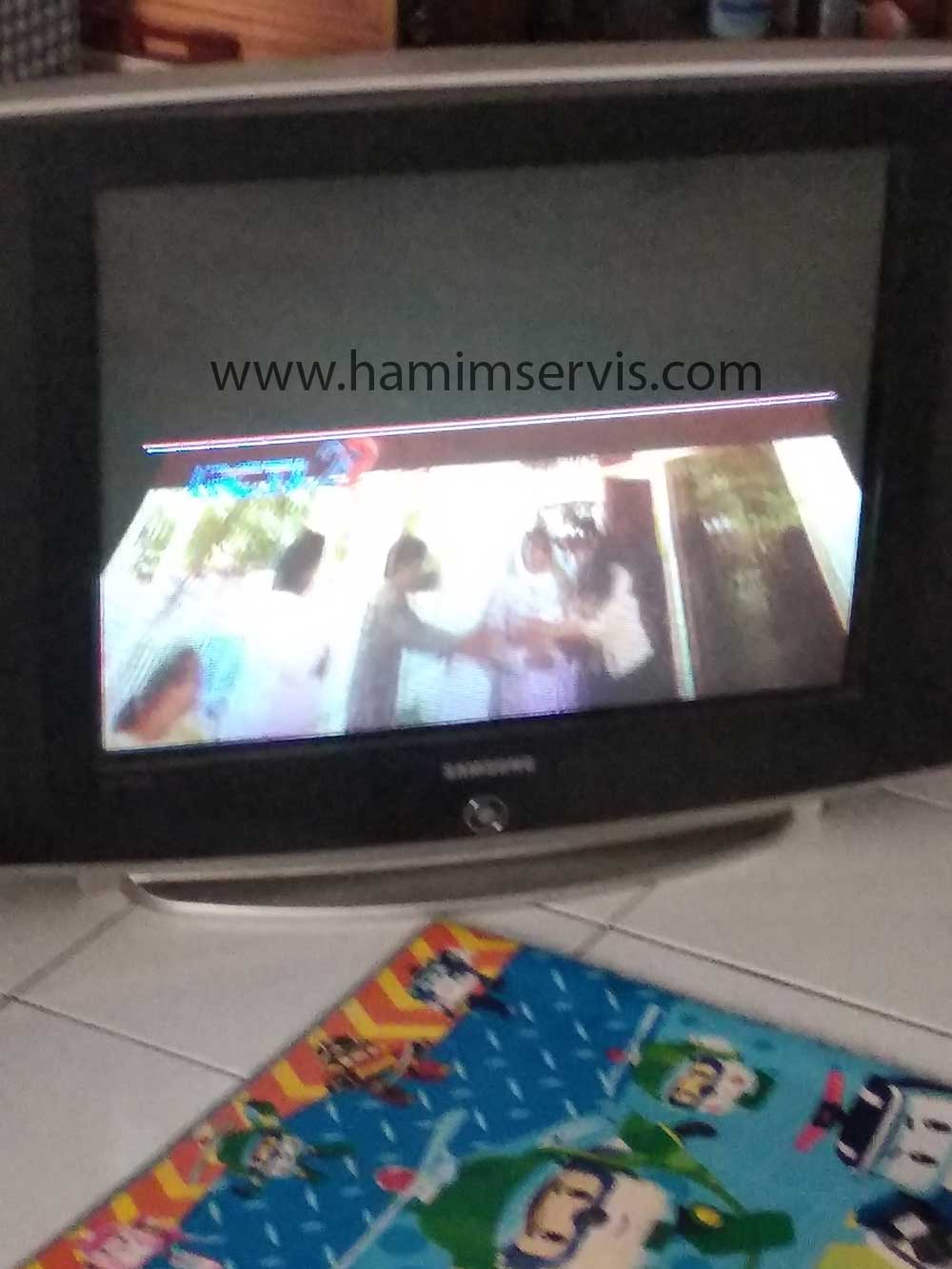

TV Samsung ini saat saya hidupkan,, tampilan gambarnya hanya dibagian bawanya saja

Apa ya penyebabnya ? Langsung buka tvnya,

Awal perkiraan kerusakan di ic vertical , untuk mengetahui lebih lanjut saya coba lakukan pengukuran tegangan dengan menggunakan multitester analog. Supply untuk ic ini type simetris yang didapat dari FBT, hasil pengukuran supply kondisinya bagus

  • VCC + 16 Volt
  • VCC – 16 Volt

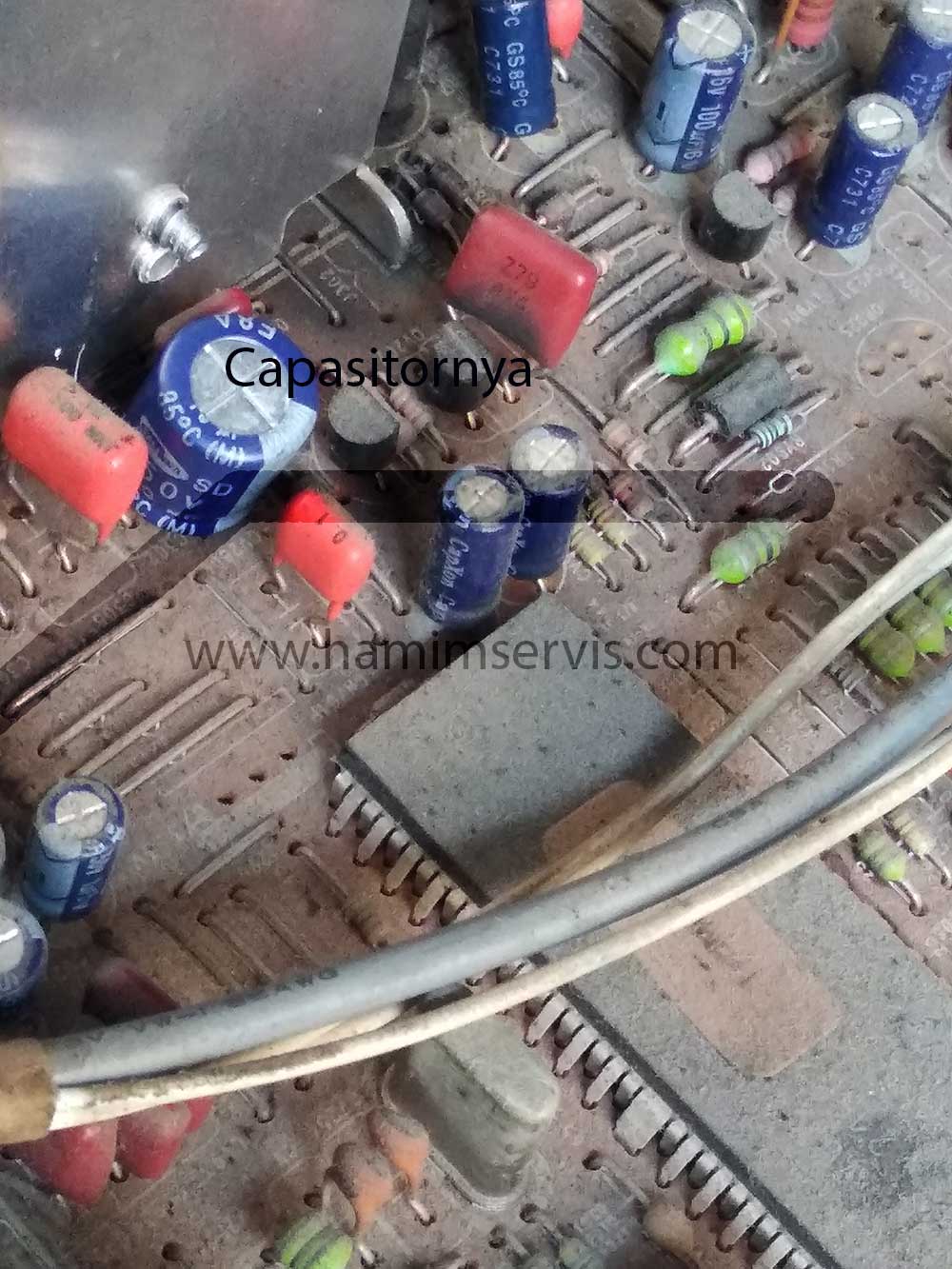

Dari hasil ini saya pastikan ic masih bagus,,, saya  ukur pin 7 ic LA 78141 supply terukur o volt. Ternyata capasitor 10 uF/ 50 volt yang mengalami kerusakan, lokasi di board :

Setelah saya gantikan capasitor ini,, tv samsung sudah kembali normal
