TV POLYTRON MX5258 TIDAK DAPAT SIARAN

Diagnosa

Tv Polytron mx5258 saat saya coba hidupkan, tidak tampak raster sama sekali ( blank ) untuk fungsi AV saya tidak test

Modelnya :

Apa penyebabnya ?

Langsung ke tkp, area utama pemeriksaan yaitu if filter dari arah ic micom hbt-04. Saya ukur di inputnya ada tegangan tapi sepertinya tidak berfungsi. Biasanya kalau tuner rusak tetap tampil raster tapi yang ini tidak, jadi saya ukur-ukur lagi dibagian lainnya.

Supply untuk tuner terukur normal yaitu :

  • VCC 5 volt
  • VCC VT control 33 volt
  • Data 4.2 volt
  • Clock 4.2 volt
  • AGC 3.9 volt

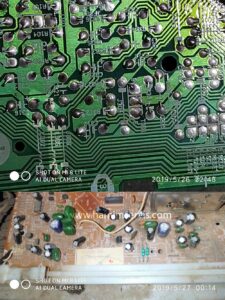

Lanjut diarea lainnya saya ukur dan disinilah ada yang tidak masuk VCC 8 volt karena lilitan ( kondisinya putus ) kode L305 . lokasi di board :

Untuk perbaikannya, cukup saya jumper dengan timah dan hasilnya alhamdulillah ( siaran sudah kembali normal ). Ada tambahan nih rupanya, suaranya tidak keluar dan saya pikir ada parameter servis yang berubah dan benar saja. Default parameter untuk tv ini adalah :

  • LANG         : 00000001 01H
  • OPTION 5 : 00011010 1AH
  • OPTION 4 : 00010000 10H
  • OPTION 3 : 00001001 09H
  • OPTION 2 : 00001001 09H
  • OPTION 1 : 10000010 82H
  • OPTION 0 : 00000101 05H

Setelah ini di set maka suara sudah normal kembali.
