TV LCD POLYTRON PLM32M11 Tidak Mau Hidup

Diagnosa

Kronologi awal kerusakan TV LCD POLYTRON PLM32M11 ,saya diberitahu bahwa saat tv sedang hidup tiba-tiba dari bagian belakang tv keluar asap dan setelah itu tv jadi tidak bisa hidup lagi, hanya lampu indikator saja yang hidup ( kelihatannya standby saja ) .

Apa penyebabnya ?

Langsung saja saya buka tv-nya untuk segera dilakukan pengecekan, board power supply terlihat ELCO filter DC 300 volt bocor dengan fisik plastik sobek dan dibagian kaki-kakinya ada cairan. Nilai ELCO 220uF/450 volt saya lepaskan lalu saya gantikan dengan ELCO baru. Saya tes masukan aliran listrik , sesaat saya ukur vcc out terukur normal yaitu 12 volt, 5 volt, 24 volt tapi tvnya tetap tidak mau hidup ( tetap standby ).  Saya pastikan power supply sudah ok jadi pindah lokasi pemeriksaan ke logicboard . Di area ini VCC input 5 volt di convert jadi 3,3 volt untuk system control .

Saya ukur sesaat ketika tv ini awal dihidupkan, semua vcc di area logicboard ada semua :

  • 5 volt
  • 3,3 volt
  • 1,2 volt

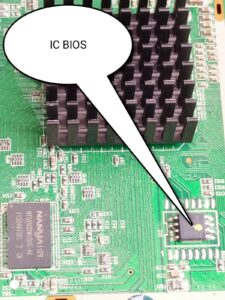

Jadi analisa akhir saya coba lakukan flashing ic bios karena kemungkinan firmware tv LCD POLYTRON PLM32M11 corrupt . Saya lepaskan ic bios :

IC bios saya hapus dahulu isinya dan saya isikan kembali , hasilnya Alhamdulillah.

link firmware buat yang membutuhkan : klik disini

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
