Diagnosa

Televisi Siiviba jika kita hidupkan cuma terlihat lampu indikator yang kedap-kedip sedangkan gambar maupun suara tidak ada.

Model televisi Siiviba

Apakah yang menyebabkannya? Segera kita selidiki.

Awal pemeriksaan kita ukur tegangan supply untuk bagian playback, hasilnya tegangan supply masih dalam keadaan normal. Selanjutnya kita coba menghidupkan televisi dengan menekan tombol Program dan kita ukur tegangan supply untuk playback? hasilnya tegangan supply langsung drop menjadi 60 volt yang seharusnya 115 volt.

Berarti ada komponen yang mengalami kerusakan, tapi bukanlah Transistor horizontal-nya. Setelah kita ukur beberapa komponen yang berada pada sistem horizontal kita dapatkan satu buah Dioda mengalami shot. Untuk type Dioda pengganti kita gunakan RU4D yang dalam karakteristiknya jauh lebih baik .

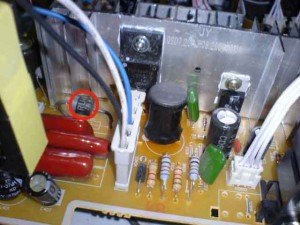

Segera kita lepaskan Dioda yang mengalami kerusakan dan kita ganti dengan Dioda yang baru, Posisi Dioda di mainboard bisa kita lihat pada gambar berikut:

Pada gambar bisa kita lihat tanda lingkaran merah, itulah Dioda yang kita maksud. Setelah selesai proses penggantian Dioda kini kita coba kembali hidupkan televisi? Hasilnya Alhamdulillah televisi Siiviba sudah kembali normal.
