Televisi LED Polytron PLD-24T305W Standby Saja

Diagnosa

Televisi LED Polytron PLD-24T305W saat saya test ? lampu indikator nyala tapi saya coba tekan power, tv tidak mau start.

Modelnya :

Televisi LED Polytron PLD-24T305W

Apa penyebabnya ?

Langsung saya bongkar Televisi LED Polytron PLD-24T305W , untuk lakukan pemeriksaan tegangan supply di mainboard. Tegangan supply awal 12 volt dan 5 volt dari power supply terukur normal, saya lihat capasitor filter juga bagus ( tidak tampak perubahan bentuk ). Untuk memastikan saya ukur capasitor dengan multitester digital ( ESR ) dan hasil dari ini memang capasitor masih ok. Saya pindah lokasi pengukuran di mainboard dan disini saya ukur tegangan regulator terukur normal juga, ( 3,3 volt , 1,8 volt , 1,2 volt ).

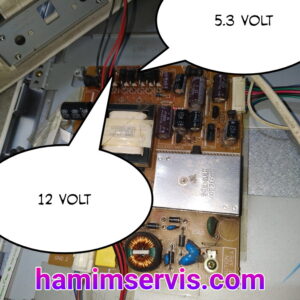

power supply Televisi LED Polytron PLD-24T305W

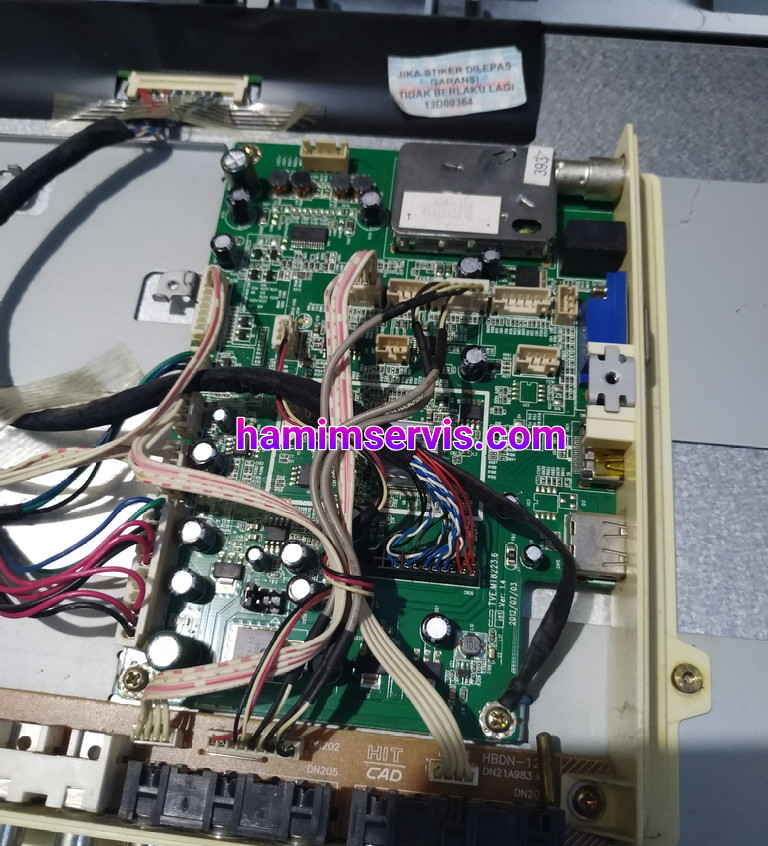

Model mainboard televisi LED Polytron PLD-24T305W :

Mainboard Televisi LED Polytron PLD-24T305W

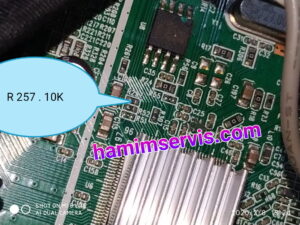

Dari semua poin diatas saya curiga system control supply B+( 12 volt ) untuk panel yang mengalami masalah, tapi bukan dibagian switch on-off ( ic ao 4459 ). saya telesuri jalur trigger untuk pin control switch ini dan resistor untuk supply basis transistor molor nilainya, lokasinya :

Mainboard Televisi LED Polytron PLD-24T305W Standby Saja

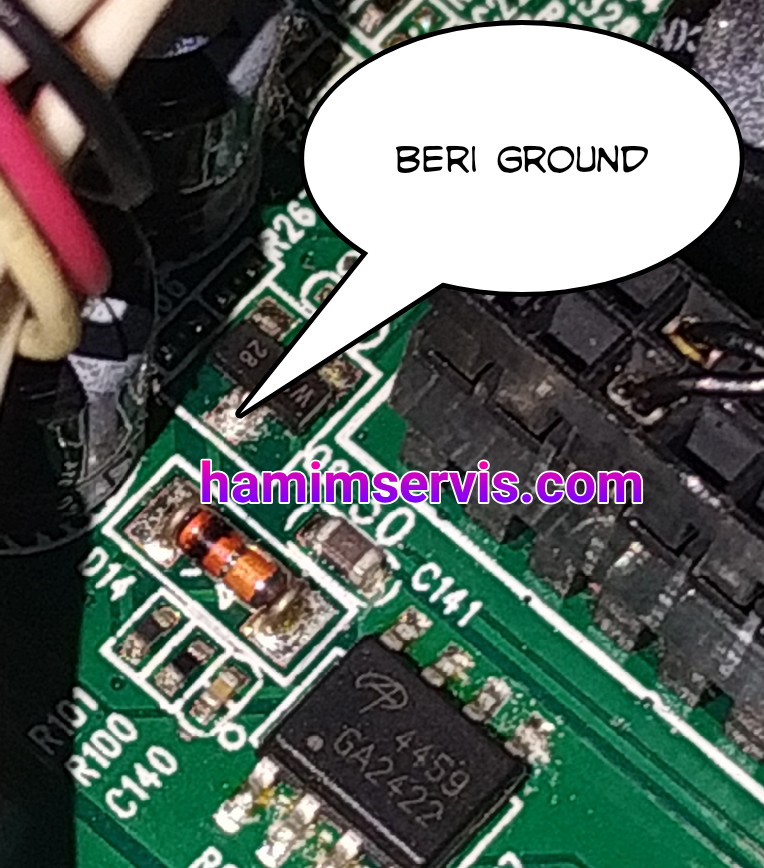

Saya gantikan resistor SMD dengan nilai 10k dan saya coba test lagi ? hasilnya masih sama ( tidak mau start ). Supply dari ic micom tidak keluar juga saat saya tekan power on via panel control. Opsi paling akhir yang saya ambil untuk mengatasi problem ini dengan bypass fungsi switch. Caranya dengan memberikan ground, seperti ini :

Mainboard Televisi LED Polytron PLD-24T305W

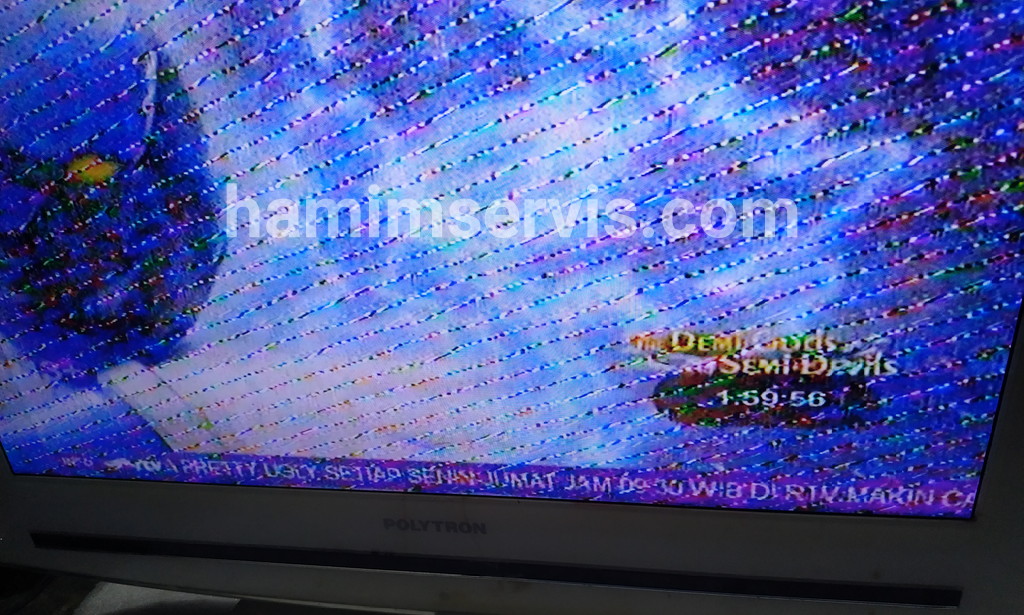

Dengan cara ini Alhamdulillah , Televisi LED Polytron PLD-24T305W sudah kembali normal

Televisi LED Polytron PLD-24T305W
