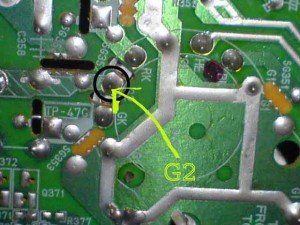

Saya ukur tegangan Screen G2 CRT hasilnya positif tegangan tidak tersedia, televisi saya matikan dan saya ukur dengan multitester dengan posisi OHM meter dapatkan kaki G2 CRT dalam kondisi konslet. Cara perbaikannya saya gunakan tegangan supply Card RGB 185 volt DC yang diberi Resistor 10 Ohm 2 Watt, lalu hubungkan ke pin G2 CRT . Sebelum saya hubungkan supply tegangan 185 volt-nya, kabel Screen dari playback saya lepaskan terlebih dahulu, Posisi G2 CRT bisa dilihat pada gambar berikut:
Sesaat setelah kita alirkan tegangan 185 volt yang telah diberi Resistor 10 ohm 2 watt, terlihat percikan bunga api dari dalam CRT , Setelahnya saya matikan televisi dan ukur kembali G2 CRT dengan multitester ? Hasilnya Alhamdulillah G2 CRT sudah tidak konsleting dan langkah selanjutnya tinggal memasangkan kembali kabel Screen FBT, televisi JVC sudah kembali normal.
Semoga bisa bermanfaat
4 Comments
mantap gan coba ane praktekin dlu…
bagai mana caranya memperbaiki kalu gag ada gambar juga gg ada suaranya
tolong di bantu ya
trimakasih
kalau seperti ini langkah awal kita cek rangkaian power supply apakah berfungsi atau tidak, apakah lampu indikatornya menyala ? jika tidak mungkin ada yang shot pada bagian transistor horizontalnya, coba lepaskan terlebih dahulu dari mainboard dan hidupkan kembali televisinya, jika lampu indikator menyala berarti memang transistor sebagai penyebab kerusakan. Apabila tetap sama yaitu tanpa transistor horizontal power supply tetap tidak berfungsi bisa jadi ada kerusakan pada bagian switchingnya komponen terkait bisa IC pada area primer dan dioda pada area sekunder poin penyearah tegangan B+ . itu saja yang bs kita berikan, mas bayu terima kasih sudah berkunjung ke weblog hamimservis
trimaksih sob
