Tape Double Deck Kenwood RX-39V Protect

Diagnosa

Tape Double Deck Kenwood RX-39V awal  saya coba hidupkan,,, terlihat tulisan protect di panel display, semua fungsi tidak berjalan.

Apakah yang menyebabkannya ?

Tape Double Deck Kenwood RX-39V , dengan kerusakan terprotect tentunya sangat memusingkan dalam proses perbaikannya, seperti kali ini yang sedang saya usahakan. System protect biasa terjadi karena rangkaian power amplifier bermasalah poin no 1, namun hasil pengukuran dengan multitester tidak ditemukan adanya masalah di area ini. Output dari amplifier tidak keluar tegangan minus maupun plus,,, saya pastikan kondisi rangkaian amplifier baik.

Saya ukur juga tegangan supply untuk tone control VCC + 15 volt dan -15 volt normal, jadi tambah pusing nih.. apa lagi yang harus dicek. Sudah semua area dicek dan hasilnya nihil. Coba googling cari manual servis juga tidak ada, akhirnya pakai cara manual untuk lepaskaan system control fungsi protect. Begini cara saya untuk cari lokasi protectnya, saya gunakan multitester dengan fungsi amper. Prob 1 ( hitam ) nempel di ground ( body tape ) dengan prob 2 ( merah ) saya pindahkan dari pin 1 dan pin berikutnya di  board panel control .

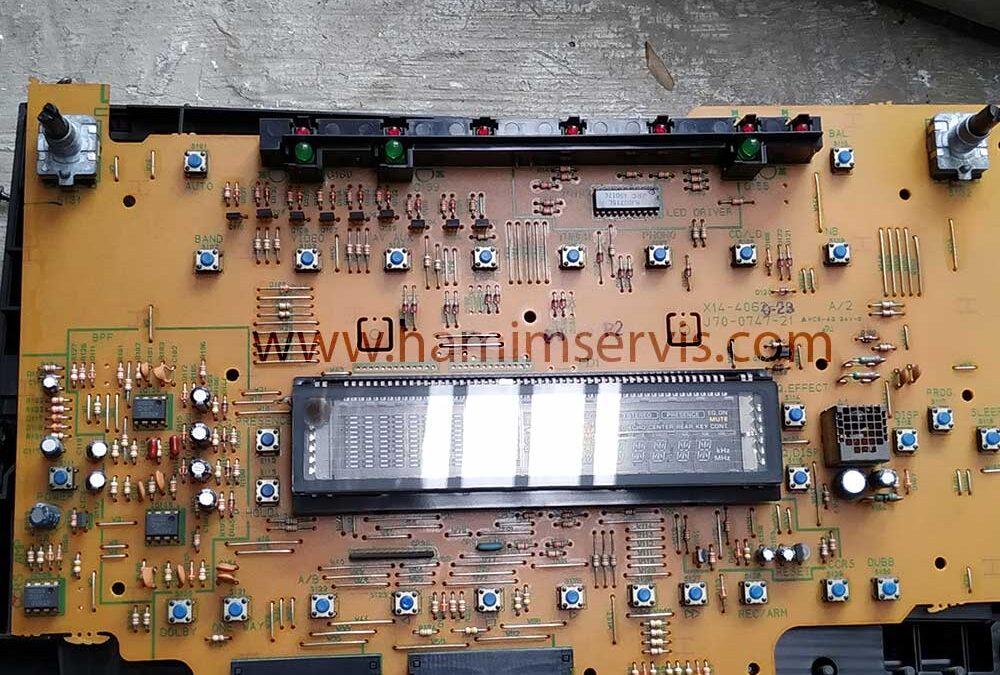

Tampilan board panel control :

Dari percobaan ini alhamdulillah saya temukan juga pin protectnya, disini :

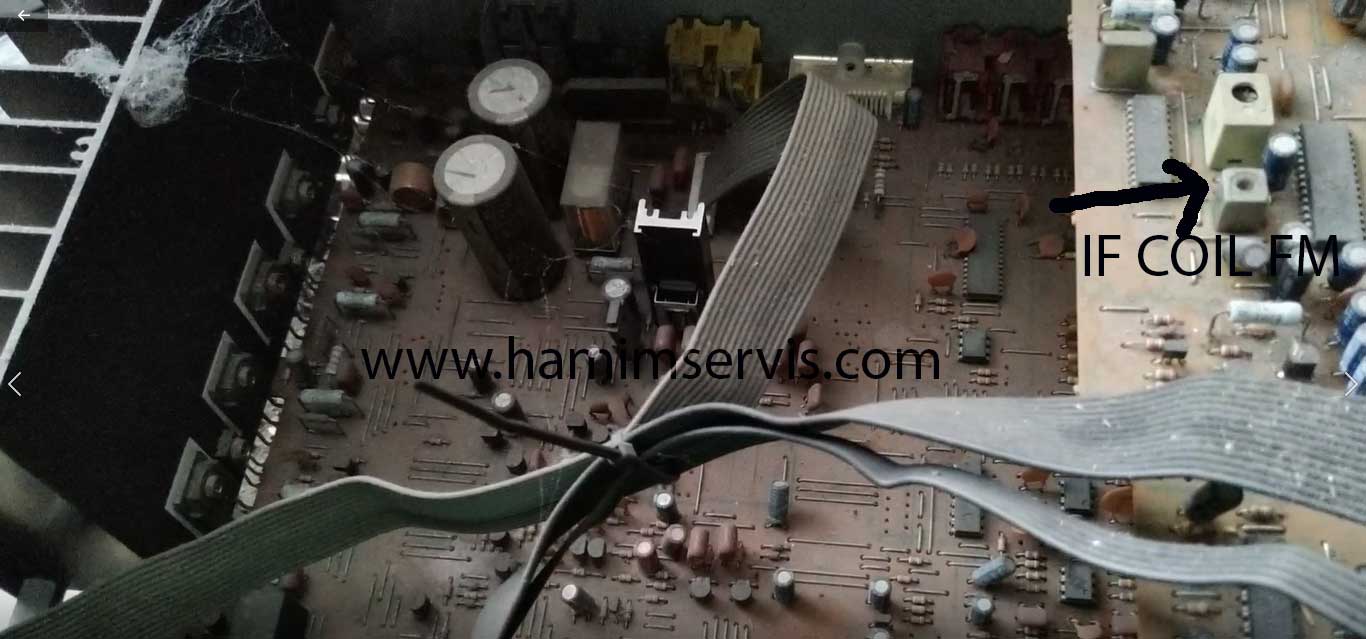

Saya ambil kabel dan saya berikan ground untuk mematikan system protectnya, kini Tape Double Deck Kenwood RX-39V  sudah bisa hidup . Muncul masalah baru yaitu penerimaan radio dengan fungsi auto scan tidak bisa berhenti (untuk mengatasi masalah ini cukup dengan mentrim ferit di coil penerimaan radio FM ) disini lokasinya :

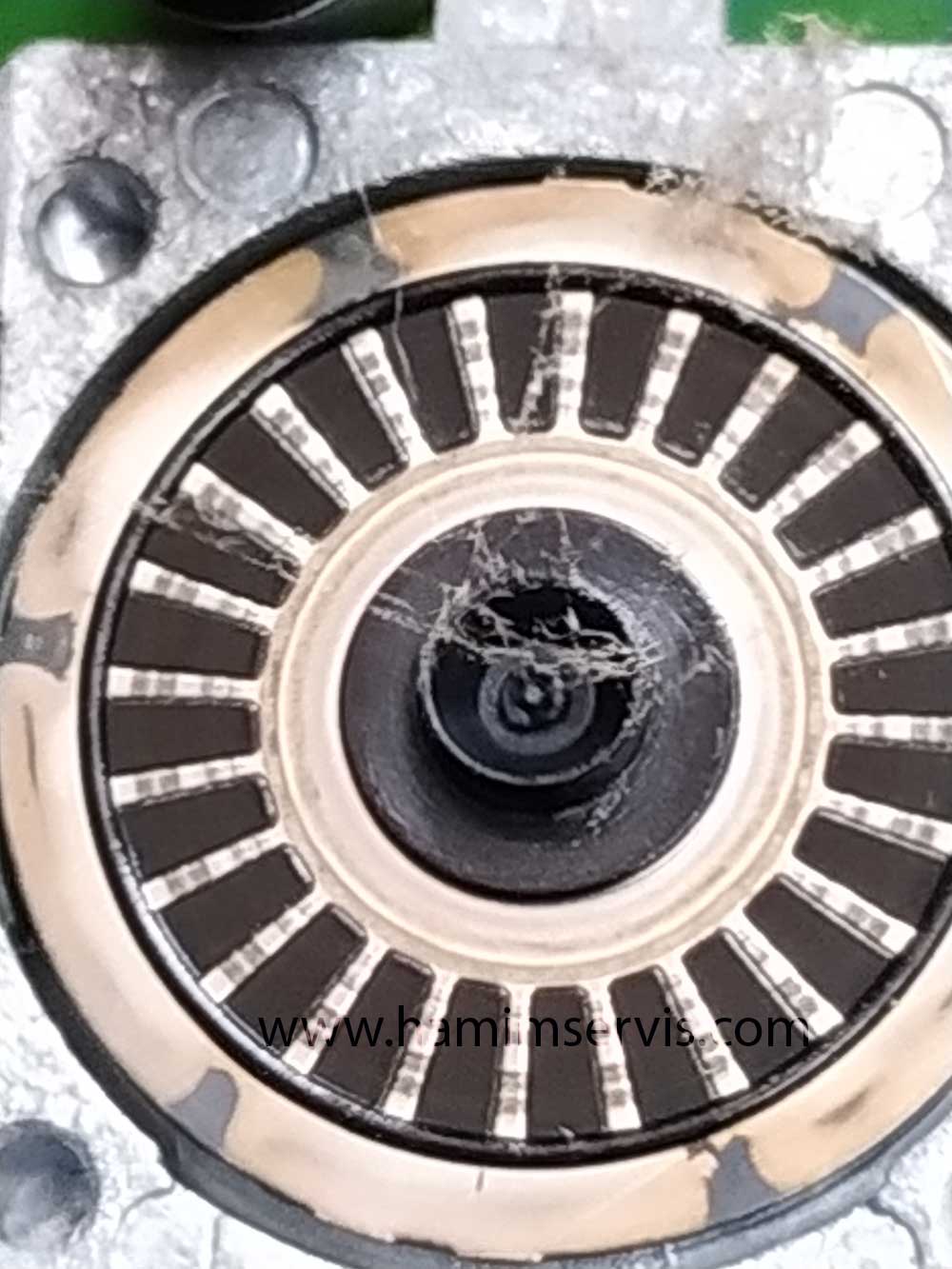

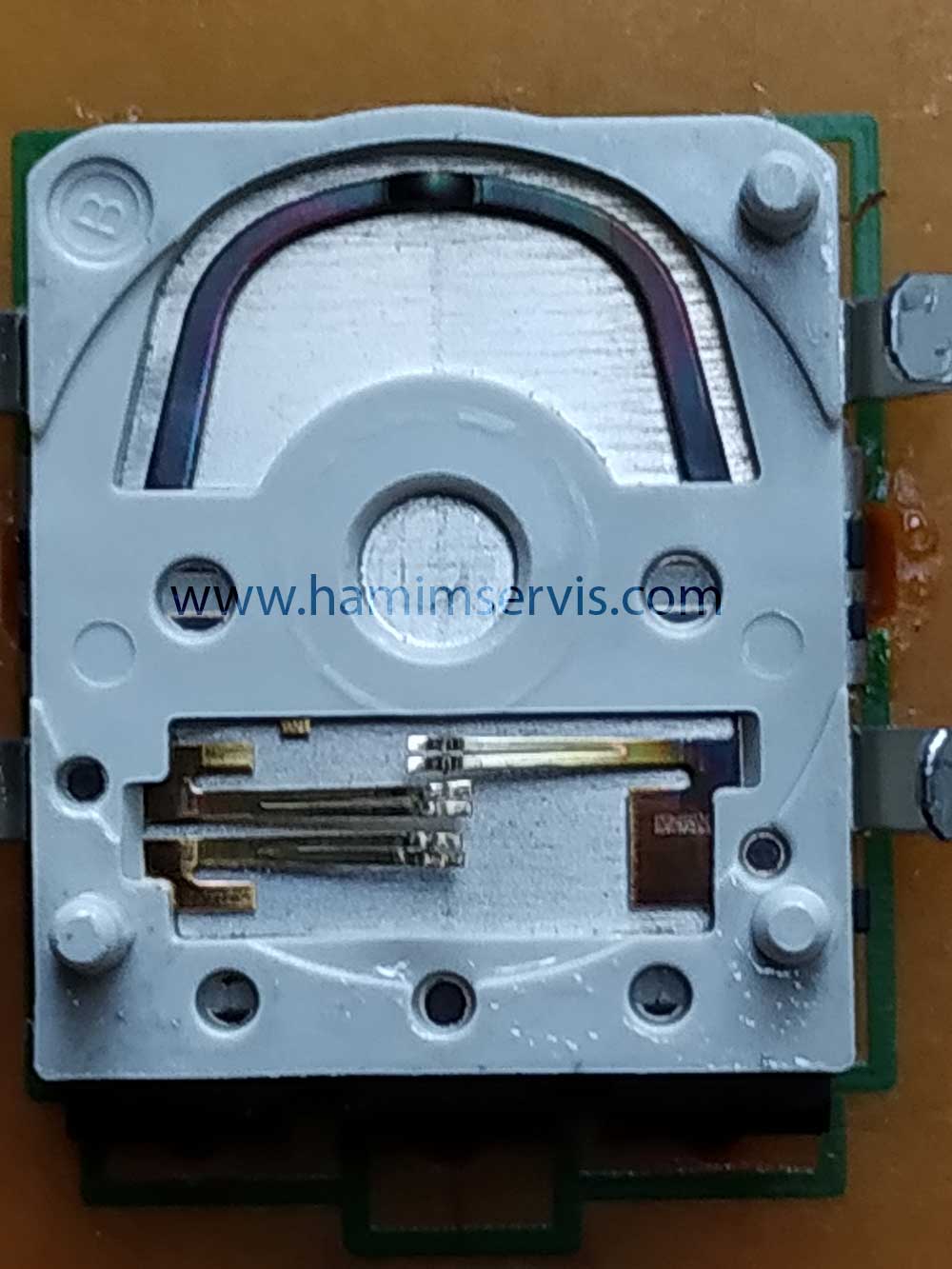

Satu lagi fungsi volume juga bermasalah, di putar arah jarum jam malah turun , untuk ini cukup bersihkan potensionya seperti ini tampilannya :

Untuk fungsi Tape playernya saya abaikan karena user tidak memerlukannya.

Selesai sudah perbaikan tape kenwood ini
