Diagnosa

Tape compo Polytron mengalami kerusakan untuk semua fungsi yang ada yaitu pemutar kaset serta penerimaan radio, lebih singkatnya kita bilang mati-total.

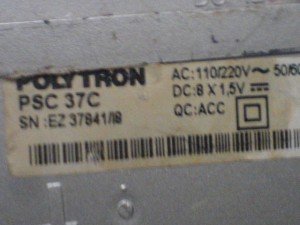

Model tape compo Polytron :

Apakah yang menyebabkannya ? Segera kita selidiki .

Untuk memulai pemeriksaan kita buka dahulu tape compo-nya, setelah terbuka paling awal kita periksa apakah ada tegangan yang masuk ke rangkaian. Tegangan di dapat dari trafo yang mempunyai besaran 18 volt dan untuk masuk kerangkaian dalam diturunkan menjadi 9 volt , disini menggunakan ic regulator 7809. Dari hasil pengukuran kita dapatkan adanya tegangan 18 volt, tapi kenapa tape tidak bisa berfungsi ?

Segera kita adakan penelusururan jalur dari output tegangan 9 volt, akhirnya tertuju kepada switch panel bagian atas. Switch ini berfungsi sebagai selector antara fungsi tape dan radio, kita adakan pengukuran dengan multitester pada kaki-kaki switch dan hasilnya positif switch mengalami kerusakan, hal ini mungkin jarang terjadi jika dalam pemakaian normal.

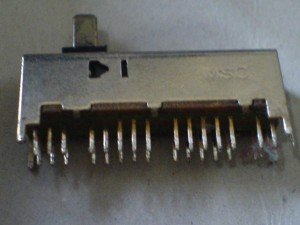

Model switch bisa kita lihat pada gambar berikut :

Untuk mencari switch pengganti tentunya sangat susah, untuk ini kita adakan perbaikan pada switch-nya dengan cara mengganti beberapa konektor tembaga yang mengalami kerusakan . Tampak jelasnya bisa kita lihat pada gambar berikut:

Konektor pengganti kita dapatkan dari switch yang telah kita beli dengan mengambil konektor-nya saja. Kini setelah kita pasangkan kembali switch kita coba hidupkan tape compo-nya ? Hasilnya Alhamdulillah semua fungsi telah kembali normal.
