Modul AC LG Remote tidak fungsi

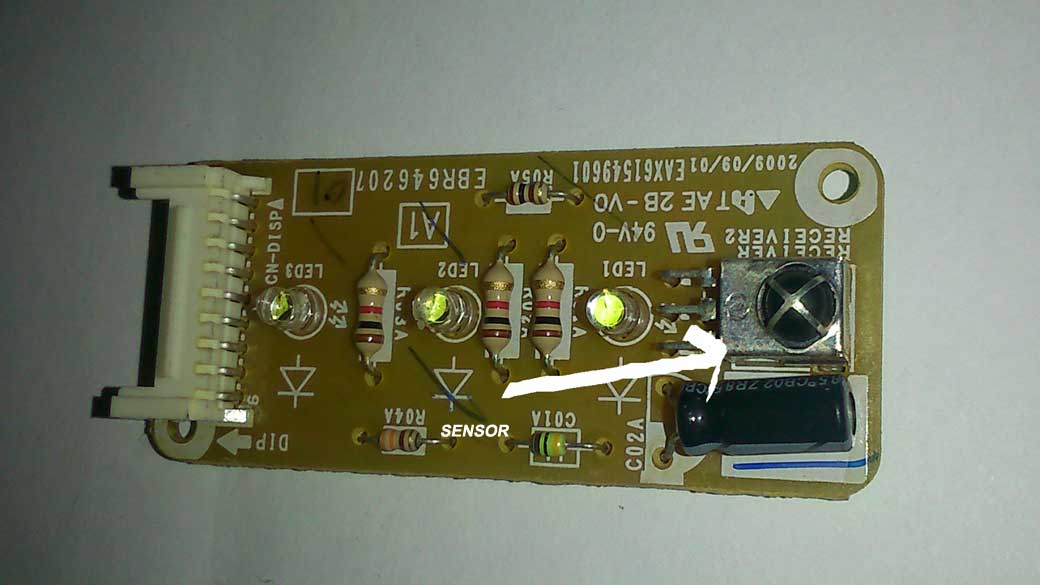

kaki IF OUT untuk input IC control. Dan disini setelah saya ukur tegangan di sensor remote hanya terukur 1 volt, jadi jelas sensor sudah dalam kondisi rusak, tampilan sensornya :

sensor-AC-LG

Untuk memperbaikinya saya mesti gantikan sensor tersebut , saya gunakan sensor yang biasa dipakai di sistem control televisi, secara konsep memang sama dan kebetulan posisi pinout ( kaki ) sama persis. Sedikit modifikasi saya menggunakan rumah lama ( dudukan sensor ) supaya posisi pemasangan di PCB jadi rapi , Sensor televisi :

sensor-remote-tv

Setelah selesai saya coba masukkan aliran listrik dan langsung gunakan remote untuk menghidupkannya , hasilnya alhamdulillah remote sudah berfungsi kembali.

Laman: 1 2

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • Thx utk pencerahannya, tapi kalau dihidupkan dengan cara manual tidak bisa juga, solusinya bagaimana? apakah harus diganti semua PCBnya ?

    • part yang ada biasanya jarang rusak mas alvin,,, coba ukur tegangan dari power supply apakah tersedia 12 dan 5 volt… jika tegangan ini ada maka ada kemungkinan kerusakan di sistem sensor atau bisa juga di resistor
