Mixer YAMAHA MW12CX 2 Line Mic Rusak

Mixer YAMAHA MW12CX Problem di line input mic… disini kalau saya cek gain untuk dua line ini tidak sama dengan yang lainnya ( lebih kecil gainnya ).

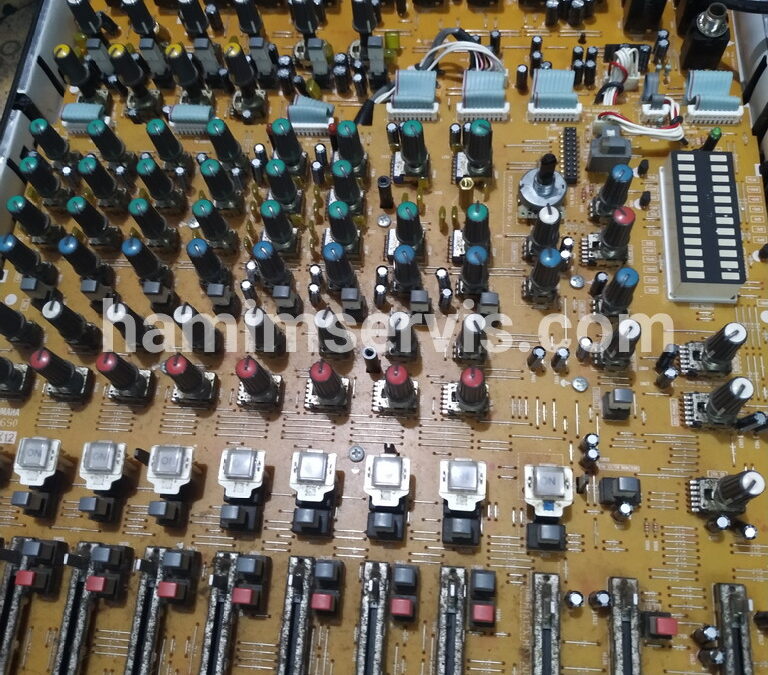

Tampak atas board mixer YAMAHA MX12CX :

Mixer YAMAHA MW12CX

Apa penyebabnya ?

Untuk permasalahan seperti ini saya lokasi pemeriksaan di area pre amp awal, disini pre amp menggunakan ic semacam 4558 JRC. IC type ini jarang sekali terjadi kerusakan jadi saya check komponen pendukungnya saja, ada beberapa resistor yang terhubung ke ic ini :

Lihat gambar :

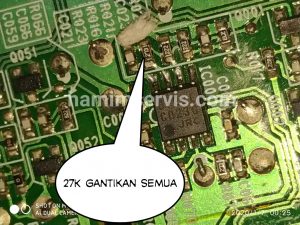

pre amp Mixer YAMAHA MW12CX

Hasil pengukuran saya dapatkan nilai resistor terjadi perubahan nilai dimana seharusnya 27K ohm tapi jadi lebih besar nilainya 68 K ohm. Jadi untuk perbaikan ini saya gantikan semua yang nilainya 27K ohm ada beberapa disana, model resistor ini SMD jadi saya gantikan dengan yang model SMD juga. Sampai sini saya arahkan ke bagian potensio geser untuk perbaikan selanjutnya, saya lepaskan semua potensio geser dan saya bersihkan satu-persatu. Bagian dalam potensio banyak sekali debu ditambah bekas cairan pembersih jadi tambah lengket.

Debu jadi menempel ke bagian elektroda karena bekas cairan tersebut, saya gunakan pinset untuk membersihkannya secara perlahan dan agak menaikan posisinya. Untuk bagian PCB yang ada arang karbon saya gunakan tisu , saya seka beberapa kali sampai terlihat mengkilap pcbnya ( untuk langkah ini lepaskan dahulu beberapa penjepit dudukan potensionya ).

potensio Mixer YAMAHA MW12CX

Setelah bersih pcb potensionya saya rangkai kembali dan sambil saya lakukan pengukuran untuk memastikan dia berfungsi normal ( posisi atas atau bawah tidak terdapat hambatan ). Tahap ini selesai, saya pasangkan semua potensio gesernya ketempat semula dan selesai sudah perbaikan yang saya lakukan.. Alhamdulillah
