LED SMART TV TOSHIBA, MUNCUL PESAN USB ERROR

Diagnosa

LED SMART TV TOSHIBA kalau dihidupkan saya lihat ada pesan di layar monitornya, USB kelebihan arus dan akibatnya beberapa fungsi terganggu, control remote salah satunya.

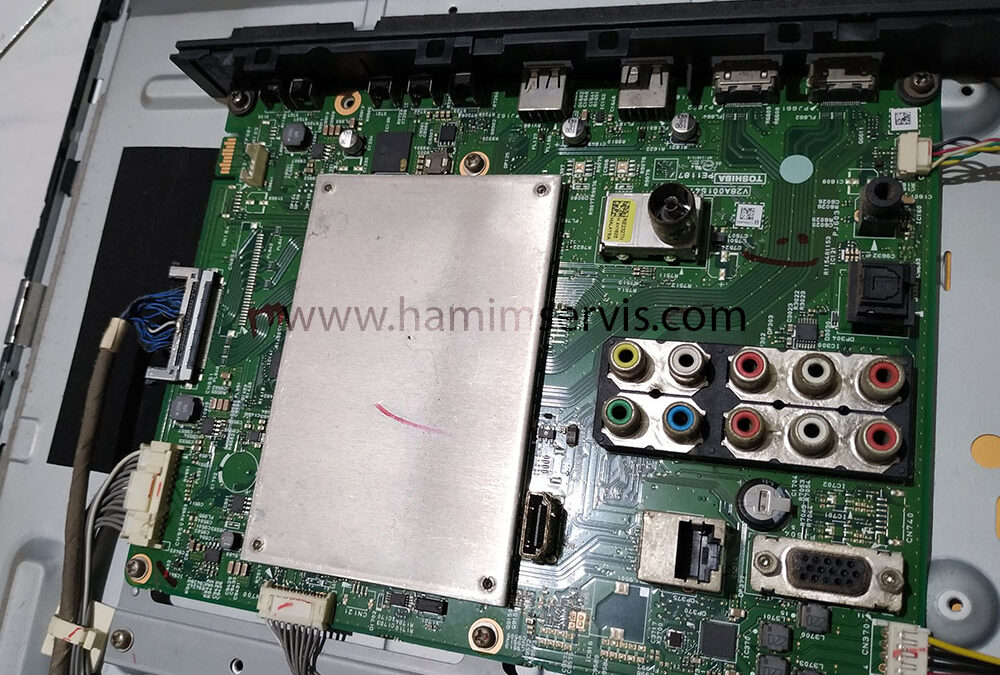

Tampilan mainboard :

Apa penyebabnya ?

Langsung saja saya buka LED SMART TV TOSHIBA untuk lakukan pengecekan, poin di area USB soket. USB ada 4 pin yaitu :

  • VCC
  • D-
  • D+
  • GROUND ( – )

Di board ada 2 USB dan pas saya ukur hanya 1 USB yang bermasalah, ini dipastikan dengan nilai VCC 5 volt yang kurang ( sedikit drop hanya terukur 4 volt ). Untuk USB yang satunya terukur normal yaitu VCC 5 volt, VCC 5 volt yang drop karena ada kerusakan di ic smd 01=R01 , tampilannya :

Perbaikan kali ini saya tidak gantikan ic smd 01=R01 melainkan hanya saya jumper dari VCC utama, yaitu dari pin 1 ic smd 01=R01 untuk supply VCC USB ( sebelumnya dilepaskan terlebih dahulu ic-nya ). Setelah proses ini selesai saya tes hidupkan LED SMART TV TOSHIBA, hasilnya alhamdulillah . Pesan error USB sudah tidak tampak di layar monitor
