LED SHARP LC 24N407I Tidak Dapat Siaran

Diagnosa

LED SHARP LC 24N407I tidak dapat siaran dengan kondisi fungsi menu ada yang hilang,,, sepertinya file bios corrupt.

Apa ya penyebabnya ?

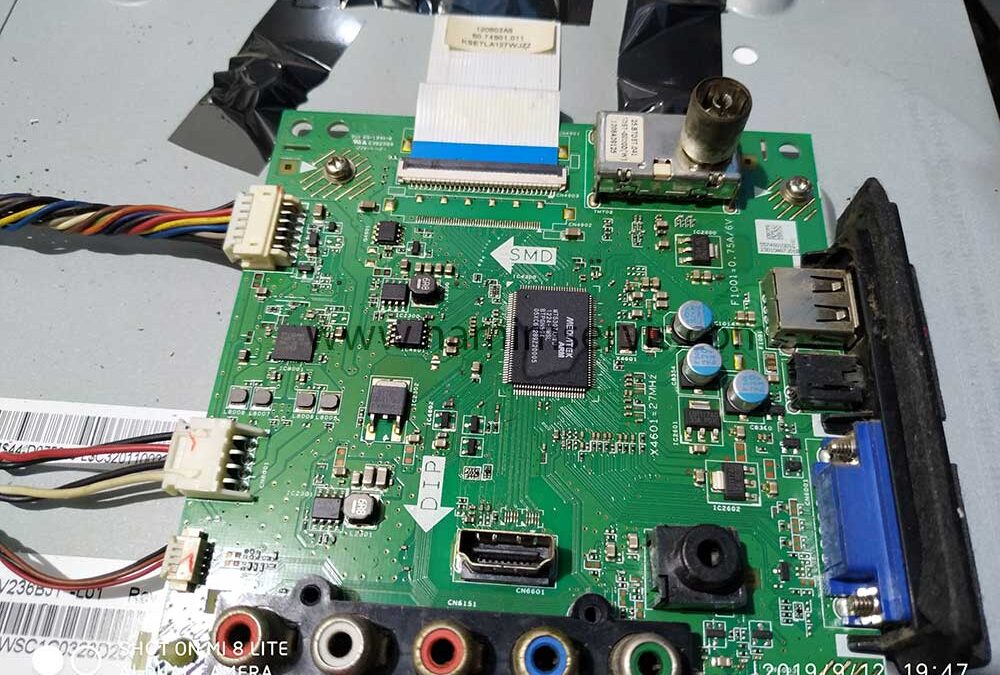

tampilan mainboard utama :

Langsung deh saya buka tv-nya buat lakukan pemeriksaan dengan area utama ic bios dengan type mx25l3206e , disini saya mau coba flash ulang datanya. Saya lepaskan ic mx25l3206e dari board dan saya pasangkan di alat copy ic yang sudah terhubung ke komputer. Saya coba read data di ic mx25l3206e dan saya simpan lalu selanjutnya saya hapus data di ic mx25l3206e. Saya cek size firmware yang tadi sudah saya simpan dan saya curiga dengan besar filenya hanya 3 mb dan sepertinya memang corrupt.

Nah disini mulai bingung mau cari dimana firmware tv ini ? sudah googling tidak dapat…. alhamdulillah ada kawan namanya kang warno servis dan dia punya firmwarenya. Setelah dikirimkan via whatsap saya mulai ambil file firmware tersebut dan saya masukan ke ic mx25l3206e yang sudah saya kosongkan sebelumnya. Proses flashing selesai langsung saya pasangkan kembali ic mx25l3206e ke mainboard, disini saat-saat yang ditunggu. Saya coba hidupkan tvnya dan lihat opsi menu, kelihatannya sudah normal dan langsung pilih pencarian gelombang tv.

link firmware firmware LED SHARP LC 24N407I (13 downloads)

Saat proses scan saya lihat tidak ada satu gelombang yang nyangkut, nah ini yang tidak diharapkan akhirnya muncul. Tunernya sepertinya rusak dengan type TDST-G020D dan untuk cari gantinya susah dapat, info lagi dari teman bisa gunakan type lain ( maksudnya di modifikasi ) . Saya abaikan opsi untuk modifikasi  dan cara yang saya gunakan dengan melepaskan dari mainboard dan melubangi bagian atas tuner dengan menggunakan gerinda. Setelah terlihat komponen tuner saya berikan cairan siongka/flux dan langsung saya resolder ic utamanya. Saya gunakan solder uap dan proses ini berlangsung selama 1 menit dengan temperatur 100 derajat.

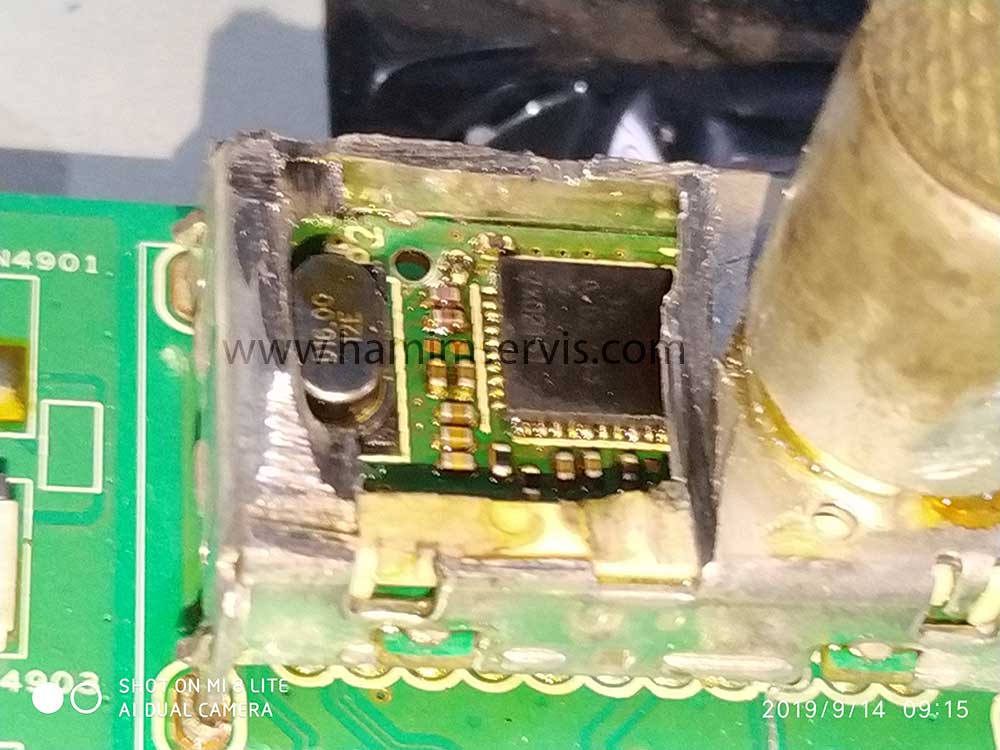

Tampilan Tuner setelah di gerinda :

Selesai proses resolder tuner saya dinginkan beberapa menit dan setelahnya saya pasangkan lagi ke mainboard. Percobaan kedua,, tv sudah on masuk menu pilih scan auto tuning…. tunggu sesaat dan alhamdulillah satu persatu chanel tv mulai tampil dan tersimpan . Selesai sudah perbaikannya…. alhamdulillah
