LCD Polytron PLM32B61 Mati-total

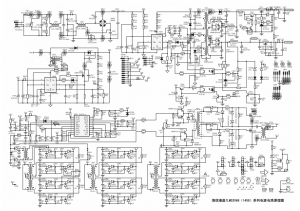

untuk mengetahui type IC ini saya browsing dan alhamdulillah dapat diagramnya, diagramnya saya dapatkan dari situs www.electronica-pt.com, skemanya seperti ini :

skema

type icnya adalah FAN7602B , ic ini saya pesan lewat situs jual beli online utsource.net setelah menunggu beberapa minggu akhirnya ic ini saya terima. Sebelum saya pasangkan di PCB saya lakukan pengecekan beberapa komponen yaitu :

  • Transistor FET ( kondisinya rusak ( type sebelumnya IRF3N80 saya gantikan dengan type 2SK4096)
  • Resistor grounding ( disini kondisi rusak saya gantikan dengan nilai 0,1 ohm/ 1watt )
  • Capasitor filter colector ( 101pF/1kv saya gantikan dengan 2 x 471pF/2kv ( posisi pemasangan seri ) )
