Okt
10
2015

LCD POLYTRON PLM24M60 Kepanasan Langsung Error

tegangan ini didapatkan dari IC regulator. Tegangan input untuk IC regulator adalah 5,6 volt , type IC yang digunakan adalah AZ1117B ( 2.5 | 3.3 ).

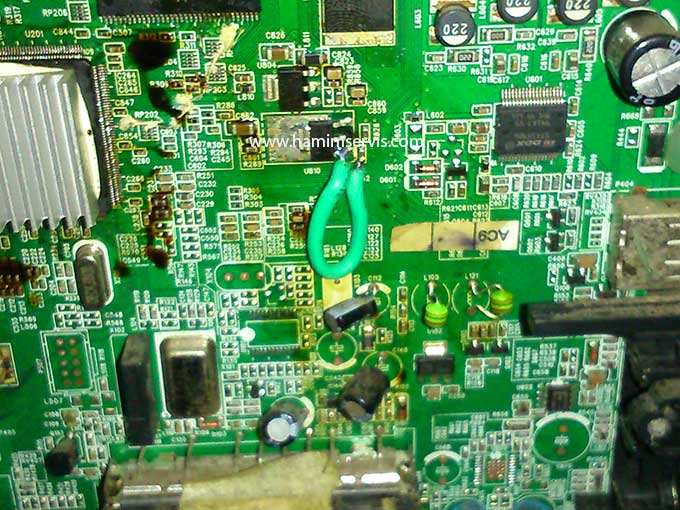

Hasil pengukuran tegangan positif IC regulator mengalami masalah, tegangan output dari IC ini menjadi tidak stabil ( beriak / denyut ) sehingga system kerja mainboard utama menjadi terganggu. Untuk perbaikannya saya lakukan penggantian IC AZ1117B dan untuk lokasi di mainboard bisa dilihat pada gambar berikut:

mainboard-polytron-plm24m60

Hasil akhirnya , Alhamdulillah semuanya berjalan lancar  ” LCD POLYTRON PLM24M60 sudah normal kembali.

Laman: 1 2

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
