Ganti Playback TV Samsung FQH21S002 HV OUT Loncat Keluar

Diagnosa

TV Samsung CS-21Z58M6 kerusakannya mati-total dan hasil pemeriksaan playbacknya rusak dengan transistor type TT2222 juga rusak .

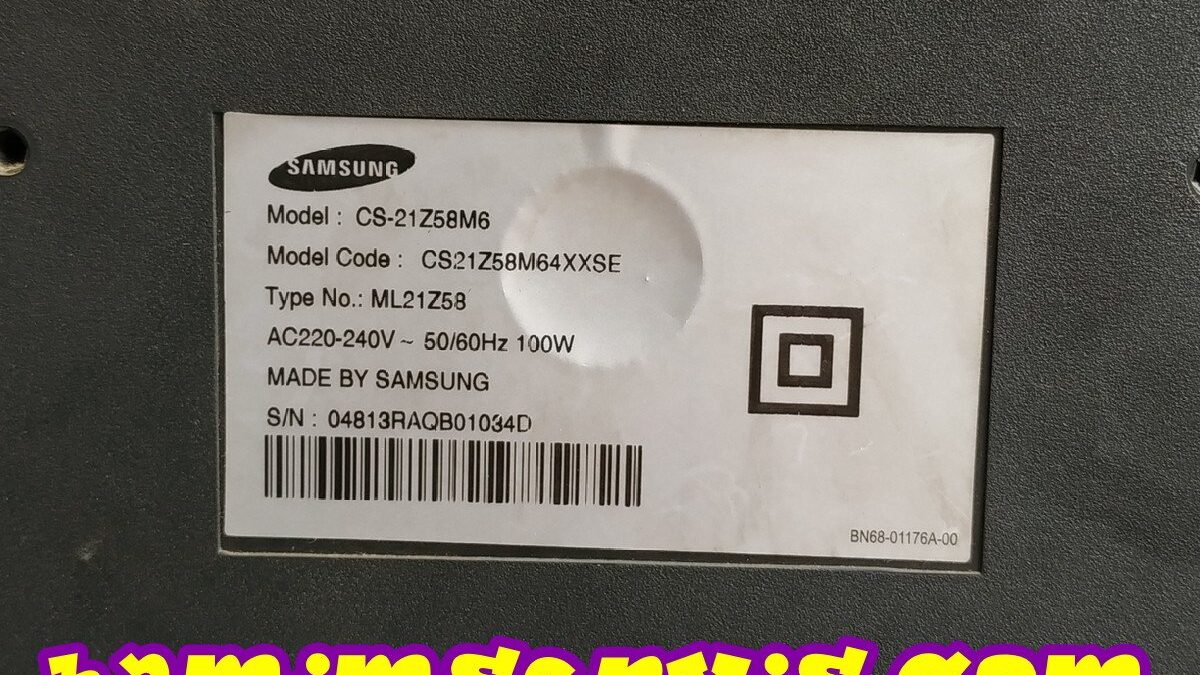

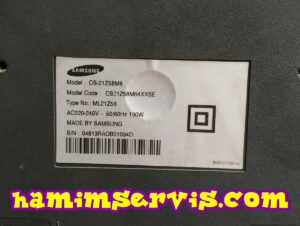

Modelnya :

Dari hasil diagnosa sudah jelas lokasi kerusakan ada di transistor horizontal dan playbacknya. jadi langsung saja dilepaskan kedua part tersebut dari board. Transistor TT2222 saya gantikan dengan type 2SJ6920 dan playback dengan type sama tapi tidak original. Setelah selesai saya pasangkan kedua part tersebut , saya tes hasil gambar tidak penuh di kanan-kirinya. Opsi awal saya masuk ke system dalam untuk merubah parameter H-Wide ( tv kondisi standby .  tekan osd > tekan menu > tekan mute > tekan power on ) , hasilnya gambar bisa full . Muncul masalah setelah agak lama tv dihidupkan,  ada suara petasan dari dalam tv-nya. Suaranya lumayan besar dan sedikit mengagetkan, awalnya hanya dengar dan akhirnya bisa lihat lokasinya.

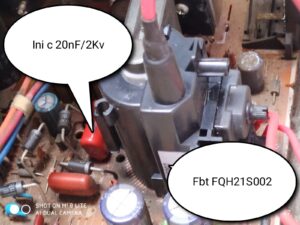

HV-OUT playback keluar loncatan listrik dari bagian sela-sela karet, untuk menghilangkan saya lakukan perubahan capasitor area colector transistor hosrizontal. Nilai awal saat gunakan playback asli 15nF/ 2 Kv dan saya gantikan dengan nilai 20nF/2Kv, setelah selesai saya masuk ke system lagi untuk setting H-wide. Lokasi capasitor di board :

Hasil akhirnya alhamdulillah HV-OUT playback sudah normal kembali
