Ganti Mainboard Televisi Samsung

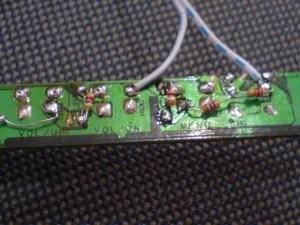

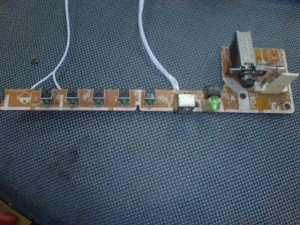

lanjutkan dengan memasangkan kabel untuk sensor remote, sama juga tinggal menyamakan pinout ground,B+,If out. Tampilan setelah pemasangan semua komponen terkait bisa kita lihat pada gambar berikut:

panel-control-baru-mainboard-televisi-Samsung-300x225switch-area-panel-control-baru-mainboard-televisi-Samsung-300x225

Tahap yang paling sulit sudah dapat kita selesaikan, berlanjut dengan pemasangan kabel untuk video input bagian belakang. Soket RCA juga kita gunakan bawaan televisi supaya semuanya terlihat bagus, Kita lepaskan soket RCA dari mainboard lama dan kita pasangkan kabel untuk dihubungkan ke mainboard baru. Tampilan Soket RCA setelah kita berikan kabel tampak pada gambar berikut :

soket-RCA-mainboard-televisi-Samsung-300x225

Kabel yang terpasang adalah untuk fungsi video input dan video output, urutannya hanya tinggal menyamakan saja. Selesai sudah semua yang kita perlukan, dan memang inilah yang terpenting kini kita tinggal memasangkan mainboard barunya pada casing televisi. Panel control kita letakkan pada bagian depan, hubungkan semua kabel yang terkait selanjutnya kita masukkan juga mainboard baru-nya lalu kita pasangkan baut.

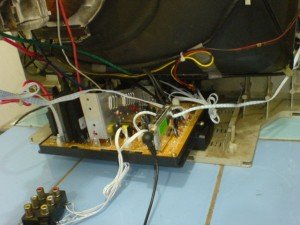

Hasil akhirnya bisa kita lihat pada gambar berikut :

Mainboard-baru-televisi-Samsung-300x225

Segera kita adakan pengetesan, kita coba hidupkan televisi-nya? Hasilnya gambar pada layar monitor tidak penuh, untuk ini kita mesti merubah parameter V-size dengan cara masuk ke factory mode. Dan dari sistem color juga kita lihat rada kemerahan, untuk ini juga mesti diadakan perubahan parameter B-bias,G-bias,R-bias. Untuk nilainya tergantung dengan kondisi CRT, jadi bisa di set secara manual untuk mendapatkan warna BW/ hitamputih.

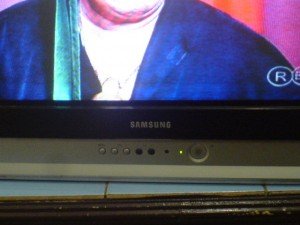

Tampilan gambar pada layar monitor setelah pemasangan full :

Tampilan-akhir-300x225

Selesai sudah semuanya kini televisi samsung sudah dapat dinikmati kembali, alhamdulillah semuanya berjalan dengan lancar.

Laman: 1 2 3

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

3 Comments + Add Comment

  • Tmaksi mas hamim…tank’s bgt shere.a

  • Salam knal lg mas,mohon solusi.a mas hamim,sy pnah ganti mainboard w-com utk tv sharp 29″ lyr datar yg slim,pmasalanya jka dnyalakn slama 1- 2jam gbr mngecil jika sy bntu pkai kipas angin utk mndinginkn mainboard gmbar normal lg jd gmna solusinya mas biar g pkai kpas angin

    • kendala temperatur memang menjadi masalah utama untuk type mainboard cina mas din apalagi dengan porsi pcb yg semakin mini ( solusi memang hanya memberikan pendingin ) untuk cara lain adalah melebarkan keping pendingin alumunium ( cara ini hanya berlaku untuk sistem horizontal ) lepaskan dan pasangkan ke pendingin baru dengan ukuran alumunium yang lebih besar/ berkisi banyak ( cara ini mengurangi panas, supaya ic vertikal tidak overhead )
