Ganti Mainboard Televisi Samsung

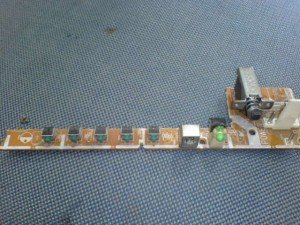

Selesai pengerjaan ini berikutnya kita siapkan panel control, untuk memudahkan kita gunakan panel bawaan mainboard lama. Untuk ini kita mesti memotong mainboard hanya pada bagian switch serta sensor remote serta switch master. Tampilan setelah kita adakan pemotongan bisa kita lihat pada gambar berikut :

Panel-control-mainboard-televisi-samsung-300x225

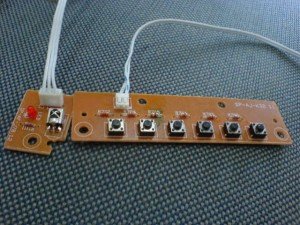

Pemindahan komponen untuk mengaktifkan semua fungsi kita lakukan dengan membuat jalur baru, satu persatu komponen yang ada pada panel control baru kita pindahkan. Tampilan panel control mainboard Wcom bisa kita lihat pada gambar berikut :

panel-control-mainboard-Wcom-300x225

Yang kita pindahkan cuma resistor untuk keypad, dan kita pasangkan menurut urutan fungsinya. Satu hal yang mesti di perhatikan panel bawaan menggunakan sistem grounding untuk keypad sedangkan untuk sistem panel baru menggunakan sistem B+ 5 volt, jadi untuk ini bisa kita putuskan jalur. Jalur ground yang kita putuskan hanya untuk kebagian sensor remote, karena kita menggunakan sensor remote bawaan televisi untuk penerima mainboard Wcom. Lokasi pemotongan jalur, tampak pada gambar berikut :

pemotongan-jalur-panel-control-mainboard-samsung-300x225

Dengan terpisahnya ground dari switch ke sensor maka mulailah kita pasangkan resistor dari panel baru ke panel baru sesuai dengan urutannya, prog- vol-menu lalu kita pasangkan kabel untuk output ke mainboard. Kini kita

Laman: 1 2 3

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

3 Comments + Add Comment

  • Tmaksi mas hamim…tank’s bgt shere.a

  • Salam knal lg mas,mohon solusi.a mas hamim,sy pnah ganti mainboard w-com utk tv sharp 29″ lyr datar yg slim,pmasalanya jka dnyalakn slama 1- 2jam gbr mngecil jika sy bntu pkai kipas angin utk mndinginkn mainboard gmbar normal lg jd gmna solusinya mas biar g pkai kpas angin

    • kendala temperatur memang menjadi masalah utama untuk type mainboard cina mas din apalagi dengan porsi pcb yg semakin mini ( solusi memang hanya memberikan pendingin ) untuk cara lain adalah melebarkan keping pendingin alumunium ( cara ini hanya berlaku untuk sistem horizontal ) lepaskan dan pasangkan ke pendingin baru dengan ukuran alumunium yang lebih besar/ berkisi banyak ( cara ini mengurangi panas, supaya ic vertikal tidak overhead )
