Soket output ke rangkaian Mpeg kita lepaskan terlebih dahulu, dan setelahnya kita hidupkan power supply? Hasilnya kita dapatkan power supply memang mengalami kenaikan tegangan yaitu 7 volt padahal seharusnya tegangan outputnya adalah 5 volt. Pemeriksaan power supply kita mulai dengan memeriksa poto couppler, komponen ini yang memberi sinyal ke ic switching untuk mengeluarkan besaran tegangan output pada power supply.

Model poto couppler yang dipergunakan adalah type PC 817, tampilan bisa kita lihat pada gambar berikut :

Hasil dari pengukuran kita dapatkan poto couppler memang sudah tidak berfungsi, Segera kita adakan penggantian poto couppler-nya. Setelah selesai kita coba kembali hidupkan power supply? kini tegangan output power supply sudah kembali normal yaitu 5 volt. Karena power supply sudah baik, sekarang saatnya mengganti IC untuk panel display. Untuk melepaskan IC ini harus menggunakan solder uap, supaya jalur pada papan pcb tidak rusak.

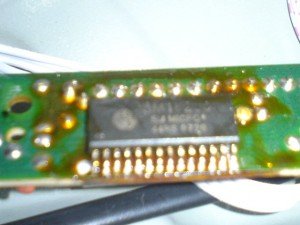

Setelah ic terlepas barulah kita pasangkan ic pengganti, disini kita gunakan type SM1625. Hasil setelah terpasang pada pcb bisa kita lihat pada gambar berikut:

Kedua penyebab sudah kita perbaiki, kini tinggal kita adakan pengetesan secara keseluruhan. Kita pasangkan kembali soket dari power supply ke mpeg dan semua yang terkait yang sebelumnya telah kita lepaskan. selesai ini kita hidupkan dvd player ? Hasilnya alhamdulillah semuanya telah kembali normal, tampak panel display sudah kembali hidup dan panel control juga sudah kembali berfungsi.

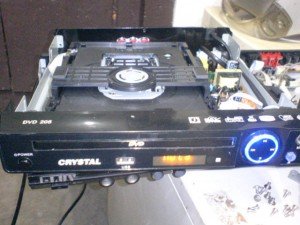

Hasil akhir bisa kita lihat pada gambar berikut :
