CD PHILIPS AZ100W Mati Total

Diagnosa

CD PHILIPS AZ100W kondisinya mati-total semua fungsi tidak main , radio maupun CD.

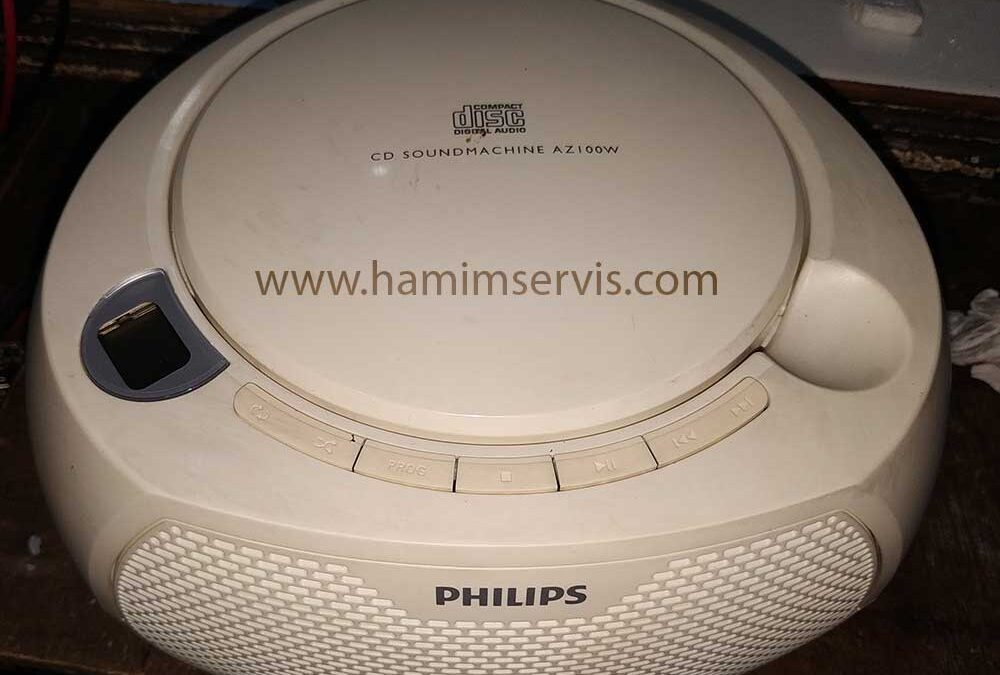

Modelnya :

Apa penyebabnya ?

Seperti biasanya langsung saja saya buka CD PHILIPS AZ100W , dan langsung saya arahkan dibagian power supply. lihat sana-sini tidak tampak transformator ( trafo ) ternyata menggunakan system SMPS dengan lokasi tertutup box plastik. Lepaskan 2 baut dan congkel plip penjepitnya, nah tampak deh tuk SMPS dengan kondisi IC pecah, bagusnya pecahannya masih ada jadi mudah buat cari IC penggantinya. Type IC RM6203 dan langsung order via on-line di bukalapak.

Elco filter dc 300 volt dengan nilai 2,2uF/400 volt dan 6,8uF/400 volt juga saya gantikan dengan nilai 10uF/400 volt, sambil nunggu IC yang dipesan datang. Elco ini penyebab utama kerusakan karena arus yang masuk jadi tidak stabil sehingga IC RM6203 jadi lebih panas ketika bekerja mensupply arus ke rangkaian. Board SMPS setelah selesai dipasangkan IC RM6203 :

Selesai proses ini, Alhamdulillah CD PHILIPS AZ100W sudah normal kembali
