Amankan Regulator TV Polytron MX 5258M

Diagnosa

TV Polytron MX5258M , kalau coba saya hidupkan tidak ada tampilan dan keluar bau sangit.

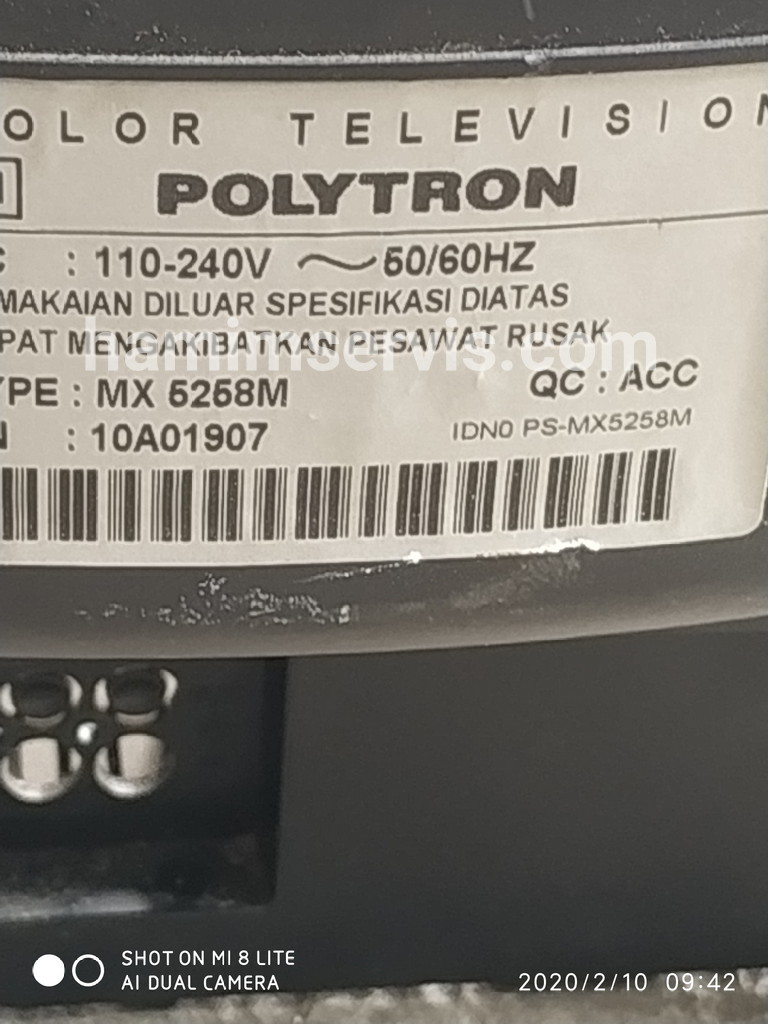

Modelnya :

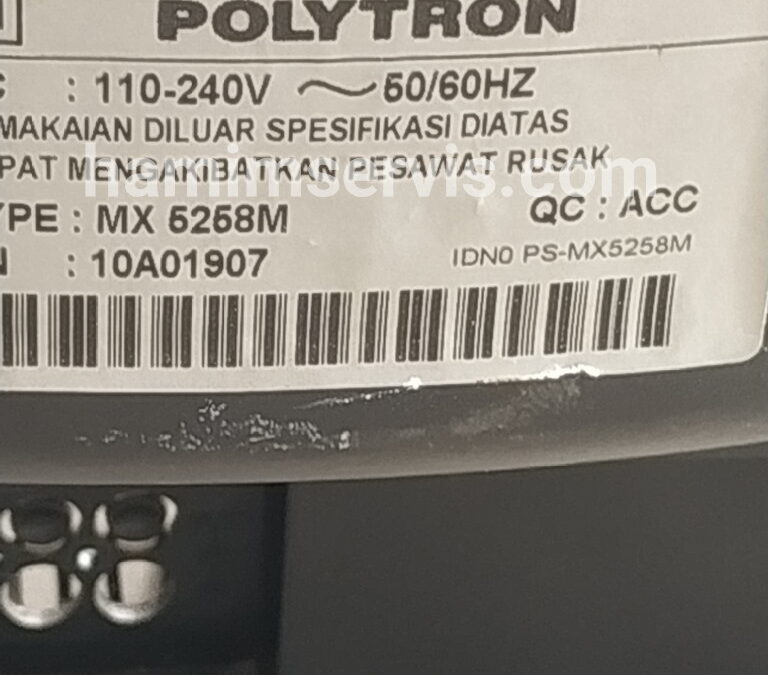

model polytron mx5258m



Apa penyebabnya ?

Langsung saya buka tv polytron-nya dan tampak ada capasitor yang pecah dengan nilai 470uF/25 volt. Langsung saya lepaskan dan saya gantikan dengan nilai 1000uF/35 volt, selanjutnya saya ukur transistor yang terhubung dengan capasitor ini, dan kondisinya juga rusak . Saya gantikan transistor ini dengan type BD140 dan setelahnya saya coba hidupkan tv polytron-nya, Alhamdulillah tv sudah bisa hidup, tampilan gambar dan suara sudah tampak normal.

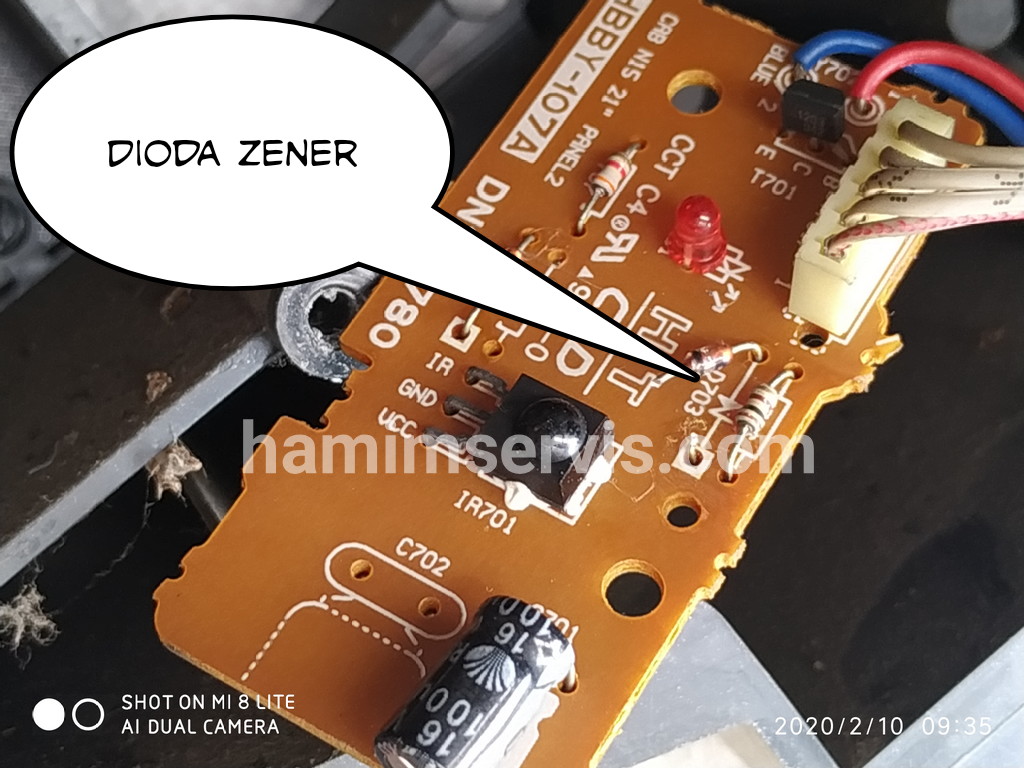

Saat saya coba beberapa kali power on , mulai timbul masalah baru yaitu dioda zener ( sebagai proteksi tegangan lebih ) tiba-tiba rusak. Lokasi dioda ini berada di pcb board sensor remote :

sensor board polytron mx5258m

Saya lepaskan dioda ini dan sebagai pengganti pengaman, saya gantikan transistor untuk supply tegangan micom 5 volt dengan ic reg 7805.

board polytron mx5258m

Tinggal modif sedikit di jalur transistor tersebut ( lepaskan dioda zener 5.6 volt dan resistornya ) jadikan dia ground. Tinggal pasang ic reg 7805 dan setelahnya tv polytron sudah normal kembali

polytron mx5258m
