Transistor Horizontal Televisi

Saat membalikkan prob hitam multitester dengan meletakkan di kaki emitor sedangkan prob merah di kaki basis akan mendapatkan hasil ( lihat gambar dibawah ) :

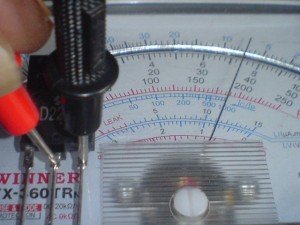

Hasil pengukuran transistor horizontal emitor ke basis

Kenapa ada nilai hambatan pada pengukuran ini ? hambatan ini bisa terukur karena ada resistor antara kaki basis ke kaki emitor. Kalau prob hitam multitester diletakan di kaki emitor sedangkan prob merah di kaki colector akan mendapatkan hasil ( lihat gambar dibawah ):

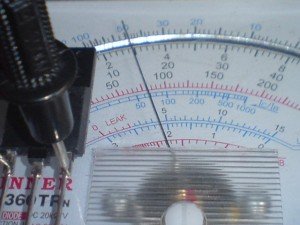

Hasil pengukuran transistor horizontal emitor ke colector

Hasil ini didapatkan karena terpasangnya dioda recovery antara kaki emitor ke kaki colector, kaki emitor akan terhubung ke sistem ground . Untuk type televisi terdahulu biasanya menggunakan dioda recovery tersendiri, tapi untuk televisi model sekarang terkadang memakai kedua-duanya.

Semuanya tergantung sistem yang dipakai, penggunaan macam-macam type transistor pun akan memiliki kegunaan yang beragam. Ada yang hanya memakai transistor NPN tanpa dioda ada juga yang harus memakai dioda karena dalam rangkaian horizontalnya tidak dilengkapi dengan dioda recovery. Jika tersedia dioda recovery dirangkaian horizontal maka bisa diterapkan dengan menggunakan transistor NPN biasa seperti type 2SD2581 atau type sejenis

Sedikit gambaran untuk pemula mungkin ini bisa bermanfaat.
