Transistor Horizontal Televisi

Cara paling cepat untuk memastikan kondisi transistor apakah masih bagus atau tidak caranya dengan meletakkan prob hitam multitester pada colector / kaki warna biru ( lihat gambar ), sedang untuk prob merah pada kaki basis/ warna hitam ataupun kaki emitor /warna merah pilih salah satu. Jika di multitester ada hasil pengukuran maksudnya jarum menunjukan nilai ? Dengan hasil ini sudah kita pastikan transistor telah mengalami kerusakan.

Sebaliknya jika tidak ada hasil pengukuran, transistor dalam keadaan baik. Untuk pengukuran standar apakah transistor dalam kondisi baik adalah dengan cara meletakkan prob hitam multitester di kaki basis sedangkan prob merah di kaki colector nantinya akan mendapatkan hasil pengukuran seperti tampak pada gambar berikut :

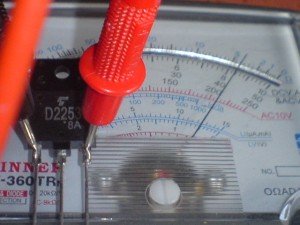

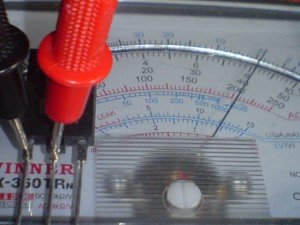

Hasil pengukuran transistor horizontal basis ke colectorHasil pengukuran transistor horizontal basis ke emitor

Laman: 1 2 3
