Apabila terjadi kerusakan pada rangkaian switching-nya , trafo elektrik-nya tidak pernah mengalami kerusakan. Perbaikan rangkaian switching membutuhkan penanganan yang ektra , karena dampak yang dihasilkan jika ada kelalaian akan menambah permasalahan baru untuk rangkaian yang terhubung dengan-nya.

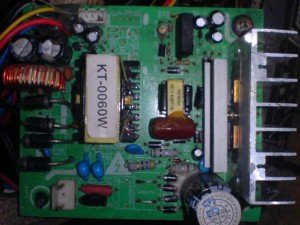

Kali ini kita ada contoh power supply elektrik untuk speaker aktif dimana kondisinya dalam keadaan mati-total, tampaknya bisa kita lihat pada gambar berikut:

Untuk memperbaiki power supply komponen yang paling awal kita periksa adalah dioda penyerah tegangan 300 volt selanjutnya transistor . Hasil pengukuran kita dapatkan dioda dan transistor dalam keadaan baik, yang jadi pertanyaan kenapa power supply tidak bekerja ? Ada satu hal yang luput dari pemeriksaan yaitu Resistor, komponen ini juga pada posisi vital karena membawa tegangan B-up untuk fungsi driver.

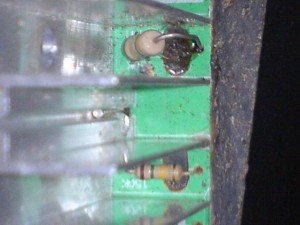

Hasilnya memang positif resistor mengalami kerusakan, posisi resistor bisa kita lihat pada gambar berikut :

Setelah kita adakan penggantian resistor alhamdulillah power supply sudah kembali normal, kini speaker aktif sudah dapat kita pergunakan kembali.

Itulah sekilas info tentang power supply, jika kita menggunakan model trafo konvensional sangatlah simpel jika mengalami kerusakan tinggal menggantinya dengan yang baru. Sedangkan untuk trafo elektrik terkadang kita tidak menemukan versi penggantinya jadi mau tidak mau harus kita harus memperbaikinya.
