Amplifier Toa ZA2240 Mati-Total

Diagnosa

Amplifier Toa ZA-2240 jika kita coba hidupkan terlihat lampu indikator tidak menyala, seperti tidak ada aliran listrik yang masuk ke dalam rangkaiannya.

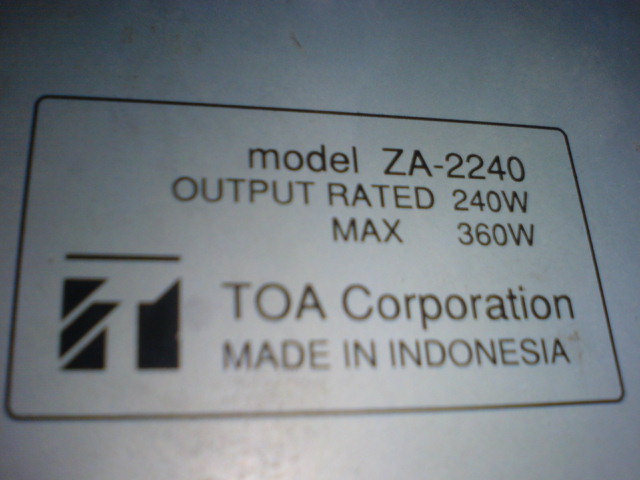

Model amplifier Toa :

 Amplifier Toa ZA2240

Apakah yang menyebabkannya ? Segera kita selidiki .

Pemeriksaan kita mulai dengan melihat kondisi fuses/sikring pada jalur input jala-jala PLN, disini kita melihat fuses masih dalam keadaan terhubung. Selanjutnya kita coba masukan aliran listrik dan mengukur tegangan output dari trafo ? disini kita dapatkan adanya tegangan output sebesar 26 volt AC.

Selanjutnya kita coba ukur tegangan Dc out-nya,rangkaian amplifier membutuhkan tegangan DC dan ini di dapat dari trafo setelah melewati penyearah/ Dioda, disini kita tidak menemukkan tegangan output tersebut. Berarti telah terjadi kerusakan pada Dioda sehingga tegangan Ac yang diterimanya tidak dapat dirubah menjadi Dc

Fungsi dioda sangat vital dalam proses penyearahan arus AC menjadi DC, dan untuk jenis amplifier ini memang membutuhkan arus yang lumayan besar. Jadi segera kita adakan pengukuran Dioda , hasilnya dioda memang dalam keadaan rusak salah satu dioda yang ada didalamnya ada yang shot, seperti yang kita tahu model dioda-nya adalah bridge/ 4 jadi satu.

Model Dioda-nya :

Dioda Bridge amplifier Toa

Dioda pengganti yang kita gunakan tidak seperti aslinya , disini kita gunakan dengan versi yang lebih besar . Tampak setelah pemasangan di PCB bisa kita lihat pada gambar berikut :

Dioda brigde pengganti amplifier Toa

Untuk memasangkan dioda model ini mesti di modifikasi karena posisi kaki dioda tidak sama, jadi bisa dilihat simbol pada badan dioda dan samakan di PCB-nya. Kini tinggal memasangkan kembali ke alumunium-nya dan juga menempelkan ke sasis , Tampak atas amplifier Toa :

Tampak atas amplifier Toa

Setelah selesai proses penggantian dioda kini kita coba kembali hidupkan kembali amplifier Toa-nya ? Hasilnya Alhamdulillah amplifier Toa telah hidup kembali dengan normal.

How useful was this post?

Click on a star to rate it!

Average rating 0 / 5. Vote count: 0

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

15 Comments + Add Comment

  • amplifier toa za2240,sikring putus paktor pnyebab utamany ap?

    • cek transistor penguat akhirnya biasanya terpasang pararel,,,, lepaskan 1 persatu ganti jika ada yang shot. cek juga dioda 10 amper disini sering terjadi shot juga

  • persmaan ic za 2440 paki seri apa karena saya cari susah

    • Transistornya pakai seri 2sc5200 atau 2SC5198

  • Ampli juga mati total termasuk lampu indikator. Yg saya temukan di PS nya tegangan dc awalnya cuma 8 v bbrp menit baru mencapai 26 v, tapi i dikator dan kipas tida nyala. Tolong pa HAM

    • cek sikringnya… lalu cek dioda…. setelahnya cek transistor final…..

  • mas kalo ampli toa ZA-1121 suara serak ga bisa keras kenapa ya? tr final, fet dan semua dioda sudah saya cek bagus. terimakasih.

    • tegangan basis transistor final berapa volt ? biasanya transistor 2sk975 rusak kalau tegangan itu tdk tersedia…

  • Sama dgn kasusnya diatas, tapi setelah arussdh ada,karena ganti dioda, juga belum mr yala ledindikator dan kipas pendinginnya. Jd mungkinada ygbisa memberi arahan selanjutnya. Terima kasih.

    • ada sikring,,,sdh dicek ? tegangan dari dioda melewati skring dan bar masuk kerangkaian, nah system on-off pakai regulator coba ditelusuri area regulator itu

  • Jd. Ttg Toa ZA 2240 , arus dari Power dc dari Suplai sudah ada sekitar 35 v, tp kipas pendingin dan led indikstor belum menyala. Siapa saja yng bisa memberi tu tunan selanjutnya. Terima kasih.

  • halo bang dioda amplifer mobil saya rusak , no seri nya YH mur 1220 Cir , nyarinya susah bisakah di ganti dengan yang lain ???

  • mas minta saran kalau toa amplifier 60 watt suara kurang jernih dan rada klepek klepek kurang arus .kira faktor apa yg rusak.waktu barunya ok tapi tempo setahun mulai kurang jernih,itu dibebani horn toa 4 x 25 watt

    • coba cek capasitor filter 10.000 uF apa masih bagus,,, cek juga AC PLN apa stabil,,, lain cases coba cek vcc driver transistor final ( pastikan balance )
