MP3 Player Charger Bermasalah

switch on-off mp3 player

Yang mesti kita solder hanya pada bagian soket USB, tapi kita mesti melepaskan switchnya itulah yang membuat proses ini menjadi lama, karena PCB mempunyai lapisan dua arah/ atas bawah. Jadi harus hati-hati dalam melakukan pelepasan switch serta komponen lain jangan sampai jalur menjadi terputus. Soket USB, tampilannya :

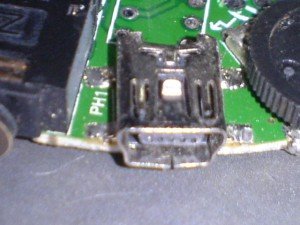

soket USB sistem charger MP3 player

Untuk menyolder kaki soket sebaiknya gunakan mata solder yang kecil, hal ini untuk mengurangi resiko kaki soket menjadi shot satu sama lainnya. Setelah selesai mesti dilakukan pengukuran dengan multitester apakah kondisi penyolderan sudah sempurna, jika sudah barulah kita masukkan soket charger dan kita lakukan pengukuran tegangan masuk yang umumnya 5 volt.

Setelahnya kita rapikan kembali dengan memasang switch on-off serta yang lainnya, selesai sudah perbaikan yang kita lakukkan. Proses yang merepotkan bukan, hanya kerusakan soket tapi waktu kerjanya cukup menyita tenaga, ya namanya kerjaan mesti dikerjakan. Tapi alhamdulillah bisa selesai dengan baik, yang penting yang punya senang hatinya.
