Hasil yang kita dapatkan adalah memang positif adanya kerusakan di potensio-nya , penggantian segera kita adakan tetapi sebelum itu mesti kita lakukan pemeriksaan pada potensio yang lain karena pada Mixer amplifier ini ada beberapa potensio dengan fungsi yang berbeda akan tetapi dengan nilai hambatan yang sama yaitu 50K ohm. Tampilan potensio pada rangkaian mixer :
Setelah kita lakukan pengukuran untuk semua potensio ternyata dengan model yang sama serta nilai yang sama semuanya dalam kondisi rusak. Maka selanjutnya kita lepaskan semua potensio yang bermasalah dan kita gantikan dengan potensio yang baru. Setelah selesai kini kita coba hidupkan Mixer amplifiernya dan hasilnya sama sekali tidak ada output suara ? Kita coba periksa apakah ada masalah dengan amplifiernya caranya dengan mengadakan pengukuran pada kanal output dengan multitester apakah terdapat tegangan DC dan hasilnya baik-baik saja.

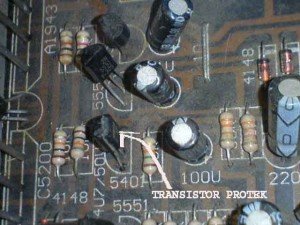

Untuk memastikan lebih lanjut kita adakan pengukuran pada rangkaian Protec karena Mixer amplifier ini dilengkapi dengan sistem ini. Hasilnya baru kita dapatkan ternyata transitor switch mengalami kelemahan sehingga tegangan untuk menghidupkan Relay menjadi drop, posisinya ada di :
Untuk menggantikan transistor 2N5401 kita bisa gunakan type S8550, kini kita coba lagi hidupkan Mixer amplifier-nya dan hasilnya Alhamdulillah semuanya sudah kembali normal. Singkat saja kalau di beberkan semuanya akan semakin panjang, itulah sekilas permasalahan yang terjadi pada Mixer amplifier dan memang secara umum akan selalu terjadi permasalahan di lokasi yang sama, terkecuali kita menggunakan potensio yang bagus.
