Merakit Amplifier

  •  Periksa tegangan catu daya untuk amplifier, rangkaian amplifier ini membutuhkan tegangan [+40 volt ] ground [-40 volt ] jadi pemasangan jangan sampai terbalik , efek yang dihasilkan tentunya akan sangat fatal. Untuk ini pemasangan kabel dari dan ke rangkaian amplifier tinggal menyamakan saja dengan petunjuk yang tertera pada papan PCB. Model regulator yang digunakan untuk catu daya amplifier tampak pada gambar berikut:

regulator amplifier

  • Periksa catu daya untuk sistem tone control, tegangan supply untuk ini adalah [ +15 volt ] ground [ – 15 volt ] . Trafo output seharusnya AC 18X2 sayangnya disini hanya ada 9 volt AC. Alhamdulillahnya trafo ini tegangan out AC-nya model CT jadi saya hilangkan fungsi CT dengan memakai 9 volt AC X 2 maka akan dihasilkan tegangan 18 volt AC jika dijadikan DC bisa mencapai 26 volt.

Model regulator untuk tone control:

Regulator tone control untuk Amplifier

  • Pemasangan di papan  PCB caranya dengan melepaskan CT dan menggantikan dengan output 9 volt AC, dan pada catu daya ini juga harus kita pasangkan Capasitor untuk output tegangannya setelah IC Regulator 7815 dan 7915 . Efek yang dihasilkan jika tidak kita tambahkan Capasitor adalah suara Desis.
  • Periksa koneksi untuk output Speaker, pemasangan kabel untuk Ground speaker diambil dari papan PCB ( ada keterangan Ground ) langsung . Jika dihubungkan dari ground catu daya, hasil yang didapatkan adalah timbulnya suara dengung.

Tips “Untuk koneksi ground tidak boleh 2 arah jadi jika jalur ground sudah didapatkan pada line input  maka tinggal dihubungkan ke sasis box dan abaikan hubungan ground yang lain ( putuskan bila ada ) ”

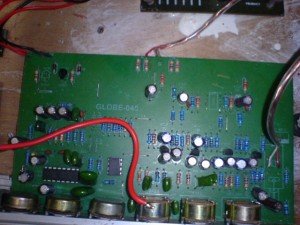

Model tone control yang digunakan tampak pada gambar berikut:

tone control untuk amplifier

Dari semua langkah-langkah yang telah saya jalankan Alhamdulillah perakitan amplifier akhirnya selesai, hasil yang saya dapatkan amplifier berfungsi dengan baik sesuai dengan yang saya harapkan.
