DVD Player Zumatsu 105 Mati-Total

Diagnosa

DVD Player Zumatsu jika kita coba hidupkan tidak terlihat tanda-tanda kehidupan, panel display tampak tidak menyala.

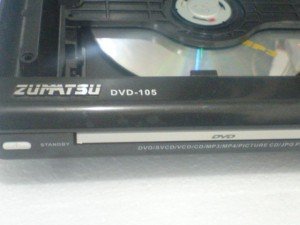

Model DVD Player Zumatsu :

DVD-Player-Zumatsu-105-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

DVD player Zumatsu masih terlihat baru, tapi telah terjadi kerusakan mati-total dan untuk mengetahui penyebab utama kerusakan langsung kita buka dvd player-nya. Pemeriksaan paling awal kita lakukkan pada rangkaian power supply dengan output 5 volt, kita masukkan aliran listrik dan kita coba ukur tegangan output ternyata dalam keadaan tidak ada output/ 0 volt. Kita lakukkan pemeriksaan lebih lanjut dengan mengukur beberapa komponen yang ada pada rangkaian power supply pada bagian primer.

Model power supply yang dipergunakan pada dvd player ini bisa kita lihat pada gambar berikut :

power-supply-dvd-player-Zumatsu-300x225

Kenapa kita lakukkan pemeriksaan pada area primer ? ini karena pada area sekunder tidak kita temukan masalah dalam hal ini dioda untuk penyearah tegangan 5 volt masih dalam kondisi baik. Titik awal kita mulai dengan memeriksa Fuses , dari hasil pengukuran dengan multitester fuses masih bagus. Selanjutnya kita periksa kumparan starting dimana menggunakan dua buah lilitan dan disini kita temukan salah satu lilitan tidak terhubung.

Tampilan kumparan starting bisa kita lihat pada gambar berikut :

kumparan-starting-power-supply-dvd-player-Zumatsu-300x225

Kawat yang ada pada kumparan tampak bagus,maksudnya tidak ada tanda-tanda hangus setelah kita perhatikan ternyata hanya putus. Perbaikan hanya dengan menyambungkan antara kawat kumparan ke kaki-nya dan setelahnya kita pasangkan kembali ke pcb power supply.Tahap selanjutnya kita adakan pengukuran apakah Ic Switching masih dalam kondisi baik itu kita lakukan dengan mengukur dengan multitester dan kita letakkan kedua prob pada kaki capasitor filter. Disini kita dapatkan Ic Switching dalan keadaan baik itu kita ketahui dengan hasil pengukuran hanya satu arah/ tidak bolak-balik

Karena sudah kita pastikan semuanya dalam keadaan baik, kini kita coba hidupkan power supply dengan keadaan beban terlepas dan kita adakan pengukuran pada bagian output? hasil yang kita dapatkan tegangan output 5 volt , ini sudah sesuai dengan keperluan Mpeg. Maka tanpa lama-lama kita matikan power supply kita hubungkan tegangan output-nya ke Mpeg dan kita hidupkan kembali power supply ? Setelah beberapa detik kita sudah dapat melihat tanda-tanda kehidupan pada dvd player Zumatsu, panel display tampak menyala dan terlihat tulisan Hi.

Alhamdulillah selesai sudah perbaikan yang kita lakukan pada dvd player Zumatsu ini, hanya dengan menyambungkan kawat yang putus saja.

Hasil akhir :

dvd-player-Zumatsu-setelah-hidup-300x225

IC Switching yang dipergunakan pada power supply ini :

ic-switching-power-supply-dvd-player-Zumatsu-300x225

How useful was this post?

Click on a star to rate it!

Average rating 0 / 5. Vote count: 0

No votes so far! Be the first to rate this post.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

19 Comments + Add Comment

  • ganpang banget ya kang…:D

    • Ya namanya kerusakan kagak tentu, buat yang sudah ahli mungkin terlihat mudah tapi buat yang awam mungkin terlihat susah,, terima kasih telah berkunjung

  • ass…
    mas, saya mau tanya. klo dvd yang nyala hanya lampu standbay, kra” apanya yang rusak ya ?
    MPEG / power suply?
    mohon pengarahannya ! trims, wassalam

    • walaikum salam standby itu bisa disebabkan tegangan 1,2 volt mengalami drop/ tidak stabil coba dicek transistor S8550 dan dioda-nya. terima kasih sudah berkunjung kesini

  • pak.dvd saya kenapa tombol remotnya gak berfungsi.padahal bisa.di layar ada tulisan pcb off sama all.tiap di tekan remotnya cuma ada lambang Ø.fungsinya gak bisa smua.gmn pemrogramannya.terima kasih.

    • ini remote bawaan atau gantian,,, jika gantian mungkin kodenya belum cocok coba ganti kodenya

  • mas ,, ni say puny dvd rusaknya cuman keluar tulisan HI saja g mau loading tapi kadang kadang bisa bgian mpeg nya uda aya solder ulang tapi tetep,,, itu apanya yang rusak apakah mpegnya ,,,mohion penjelasannya..

    • cek power supply tegangannya 5 volt normal atau tidak, cek capasitor filternya

  • pak..dvd saya zumatsu 105, kalo muter dvd suaranya akan kresek2 setelah sekitar 10 menitan kemudian tambah kecil lalu hilang. mohon penjelasannya kira2 bagaimana solusinya. terimakasih

    • coba dilepaskan transistor kutu ( smd ) posisi dibawa soket RCA ,, ini berfungsi sebagai mute kerap kali ada masalah di chipset karena temperatur naik membuat sistem mute bekerja. Jika cara ini tak berkerja maka ada indikasi sistem input digital audionya yang bermasalah

  • Mas hamim sy mw tanya. Dvd merk ichiko keadaan mari standby di led monitor tak ada tnda kehodupan, hnya lampu Led indikator yg nyala…. Kira2 apa kerusakanya? & bgaimana mengatasinya? Terimakasih

    • tegangan 5 volt normalkah ? jika ia coba ukur tegangan 3,3 volt sama 1,2 volt posisi di area regulator mpeq biasa pakai transistor s8550.. cek dioda untuk colector transistor s8550.. bilamana tegangan ini ada berarti kerusakan ada di eeprom 25f08

  • Iya mas 5v nya normal… Klo teg 1.2v & 3,3v nge cek nya sebelah mnanya mas…. Maaf bnyak tanya… Masih awam elektro… Mkasih

    • lihat saja di pcb ada 2 transistor type S8550

  • Iya ada 2 transistor sebelahnya ada dioda jga mas

    • diukur deh tegangannya ?

      • Mas hamim saya guntur,
        Saya ada masalah untuk dvd lg dv286K,dengan kondisi 5 menit no display di tv,saya bongkar dvd nya,motor dan optick berhenti,saya cek regulator tegangan 3.3V,5V,12v,3v normal tidak drop saat no display,saya cek mpeg ic chipset panas berlebih,kira2 apa penyebabnya yah pak?
        Saya cek transistor yang berdekatan dengan ic tersbut semua menggunakan komponen kutu dan tidak ada yg panas ketika saya raba,dan tidak ada tr s8850

        Mohon dibantu mas hamin untuk teori cara kerja dvd,dan titik2 pengukuran mpeg.

        Terima Kasih

        Guntur

        • mas guntur untuk kasus ini solusi hanya bisa dengan mengganti ic chipset Mpeg,,, panas yang over memang disebabkan adanya kerusakan di ic tersebut ,jadi penyebab bukan dari transistor s8550 dan memang untuk Mpeg LG tidak ada transistor s8550 karena memakai ic regulator sistem kerjanya adalah sama dengan mpeg dvd secara umum cuma sistem catu daya saja yang membedakannya. terima kasih sudah berkunjung kesini

  • Ok mas makasih bantuanya… Saya cba ukur dulu
