gunakan type 2sc5198 karena hanya varian ini yang masih original/ asli yang mudah ditemukan, setelah proses pemasangan transistor selesai saya coba hidupkan amplifier Toa-nya dan hasilnya Alhamdulillah amplifier Toa sudah kembali normal.

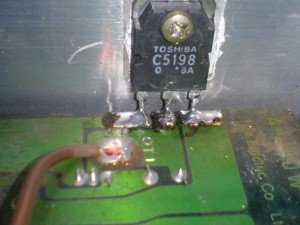

Transistor 2sc5198 dirangkaian amplifier Toa :
Selesai sudah perbaikan untuk Amplifier Toa ini, semoga bisa bermanfaat
hamim
tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
4 Comments
Info yg menarik bang, saya lagi perbaiki TOA juga bang,tp beda dgn artikle di atas, disini Transistor Panelnya menggunakan 4 X MJ2955, Permasalahannya :
1. Hidup tapi tidak ada swara, hanya dengung
2. Catu daya 12volt mlorot jadi 5volt (jika tr panel di lepas Stabil)
3. Semua Transistor dalam kondisi baik
4. Untuk nilai resistor tanda tanya karena hangus total
Kira kira berapa ya nilai R-nya di sekitar trafo OT 1 dan OT 2-nya, sebab udah tak coba ganti2 tp tetep saja dengung?
resistor untuk driver grounding biasa bernilai 100 ohm… pastikan tegangan driver berada di 0,6 volt
mas mau naya, ampli toa tr D1047 panas sebelah. itu permasalahannya dari mna ya kira2 mas? mhon bantuannya mz
panas yg tdk seimbang antara 2 final transistor bisa disebabkan oleh :
1 tegangan driver yang tidak balance ( coba samakan dengan yang satunya ) dalam kondisi Tr final tdk terhubung coba diukur dan lihat hasilnya.
2 Trafo OT yang mulai shot lilitannya ( bisa di alur primer maupun sekunder ) untuk ini sdh pasti mesti ganti trafonya
3 Tr final sdh gantian ? jika ia bisa saja kualitas Trnya kurang bagus/ palsu ( coba ganti dengan type 2SC5198 )
