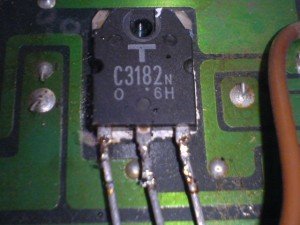

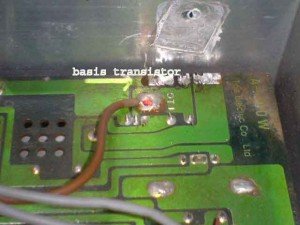

Hasil pengukuran transistor dengan multitester dan didapatkan 1 transistor putus antara kaki basis ke emitor dan 1 lagi setengah shot basis ke colector dengan emitor juga putus. Jadi sudah jelas dimana letak kerusakannya, sebelum dipasangkan transistor baru ada baiknya diukur tegangan driver untuk kaki basis perkiraan tegangannya 0,5 – 1,2 volt . Lokasi yang dimaksud ada pada gambar berikut :
Caranya dengan hidupkan amplifier tanpa transistor powernya, setelah yakin kedua tegangan driver basis dalam kondisi normal yaitu 0,5 -1,2 volt maka tahap selanjutnya pasangkan transistor baru. Transistor pengganti saya
hamim
tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
4 Comments
Info yg menarik bang, saya lagi perbaiki TOA juga bang,tp beda dgn artikle di atas, disini Transistor Panelnya menggunakan 4 X MJ2955, Permasalahannya :
1. Hidup tapi tidak ada swara, hanya dengung
2. Catu daya 12volt mlorot jadi 5volt (jika tr panel di lepas Stabil)
3. Semua Transistor dalam kondisi baik
4. Untuk nilai resistor tanda tanya karena hangus total
Kira kira berapa ya nilai R-nya di sekitar trafo OT 1 dan OT 2-nya, sebab udah tak coba ganti2 tp tetep saja dengung?
resistor untuk driver grounding biasa bernilai 100 ohm… pastikan tegangan driver berada di 0,6 volt
mas mau naya, ampli toa tr D1047 panas sebelah. itu permasalahannya dari mna ya kira2 mas? mhon bantuannya mz
panas yg tdk seimbang antara 2 final transistor bisa disebabkan oleh :
1 tegangan driver yang tidak balance ( coba samakan dengan yang satunya ) dalam kondisi Tr final tdk terhubung coba diukur dan lihat hasilnya.
2 Trafo OT yang mulai shot lilitannya ( bisa di alur primer maupun sekunder ) untuk ini sdh pasti mesti ganti trafonya
3 Tr final sdh gantian ? jika ia bisa saja kualitas Trnya kurang bagus/ palsu ( coba ganti dengan type 2SC5198 )
