Television

Televisi Toshiba Bomba” Model 29N3XMS; Gambar Tidak Penuh

menempel pada PCB. Disini kita menggores PCB bagian atas dengan solder, untuk memisahkan dari bekas cairan elektrolit. Karena kalau tidak begitu terkadang televisi masih menggalami gangguan.

Memisahkan apa sih? Begini maksudnya, karena cairan elektrolit sudah terlanjur nempel pada PCB walaupun sudah kita bersihkan nantinya akan kembali seperti awal lagi. PCB jika kita tes menempelkan prob tester pada bagian atas dengan batas ukur 10k , jarum akan bergerak walaupun tidak ada jalur tembaga pada PCB bagian atas. Menores PCB bagian atas yang kita lakukan untuk memisahkan komponen satu dengan komponen yang lainnya.

Tentunya hanya di tempat yang terkena cairan elektrolit, dalam gambar diatas bisa kita lihat komponen yang terkena cairan elektrolit diantaranya resistor , jalur ground, capasitor, 2 pin dari IC. Hasilnya seperti ini:

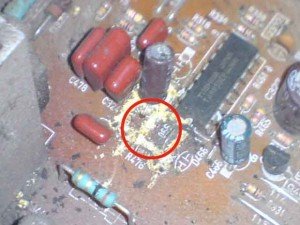

driver vertikal / Pemisahan jalur dengan tanda lingkaran merah

Setelah selesai semuanya kini saatnya kita tes, tekan tombol power tunggu sesaat? Alhamdulillah gambar sudah kembali normal.
