1. if out
2. ground,
3. 3 acc

Tampak bawa panel dengan resistor untuk control switch tampak pada gambar 5:

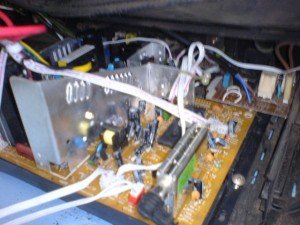

Setelah selesai selanjutnya kita pasangkan pada Sasis televisi, sebelum di tes dahulu apakah semuanya sudah benar? jika sudah pasangkan dan berikan baut pengikat pada sisi soket AV, untuk sisi lainnya bisa kita beri lem lilin. Pada switch on-off juga kita beri baut pengikat, biar kagak berubah kalau nantinya ditekan. Pada gambar 6 setelah selesai pemasang full di Sasis:

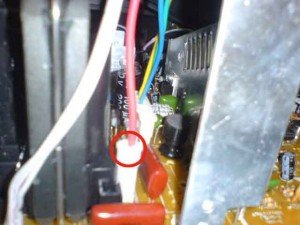

Sekarang kita coba hidupkan untuk melihat tampilan gambar yang dikeluarkan, apakah ada yang kurang ? ada ternyata yaitu pada bagian Horizontal gambar yang kurang lebar. Untuk ini kita hanya tinggal memindahkan soket Yoke Horizontal, ada 5 pilihan yang kita gunakan adalah soket no 1 dari luar. Persisnya seperti ada pada gambar 7:

Kita coba hidupkan kembali televisi untuk beberapa saat untuk melihat apakah masih ada kekurangan? ehh ternyata ada lagi yaitu vertikal gambar bagian atas yang agak menyempit, untuk ini kita naikan tegangan supply karena setelah kita cek cuman ada 104 volt untuk b+ sedangkan seharusnya 115 volt. Dari sini bisa kita pastikan tegangan supply untuk vertikal juga pasti kurang .

Jadi bila tegangan supply B+ sudah 115 volt maka tegangan supply untuk rangkaian lainnya juga ikut normal. Cara menaikan tegangan supply dengan memutar trimpot 2k pada mainboard searah jarum jam/ sedikit saja. Untuk pemasangan kabel AV tinggal menyamakannya saja begitu pula dengan soket antena.

Kalau untuk bagian pemasangan kabel untuk Yoke jangan sampai salah, perhatihkan dan urutkan kabel merah dan biru untuk horizontal sedangkan kuning dan hijau untuk vertikal.Bila pemasangan terbalik pada bagian vertikal, gambar yang dihasilkan juga terbalik begitu pula untuk horizontalnya.

Semua sudah kita pasangkan secara rapi, persis seperti aslinya. Alhamdulillah semuanya berjalan lancar, tidak ada trouble dalam proses pemasangan. Kini televisi Sharp sudah bisa di tonton lagi

Hasil akhir tampak pada gambar 8:
