Televisi Merk Mitsuno Matot/Mati-Total No Spare Part

Dalam gambar 2 bisa dilihat, pada kaki no 1 kita beri lubang ini dimaksudkan untuk mengamankan. Tegangan osilasi pada colector indentik tinggi, makanya diberi jarak dengan melubanginya. Untuk nilai Capasitor yang di gunakan adalah 10,2nf/2kv, jadi capasitor bawaan mainboard kita cabut saja.

Sekarang waktunya membuat AFC , Karena pada playback Hitachi memang tidak ada. Cara membuatnya adalah dengan melilitkan kawat tembaga pada Ferit Playback, dengan jumlah lilitan sebanyak 13 belitan.Kawat email yang kita pakai diameter o,2 .

Sebenarnya memakai output tegangan dari Heater juga bisa cuma ada distorsi pada OSD-nya, pakai capasitor yang diambil dari Colector juga bisa tapi hasilnya sama ada distorsi. Yang terbaik adalah dengan membuat lilitan baru, hasilnyapun bagus fungsi OSD normal-normal saja. Pada gambar 3 Playback yang telah di pasangkan lilitan kawat email:

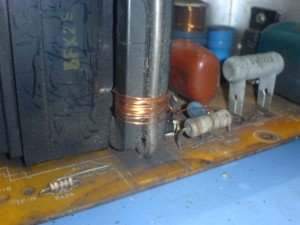

Gbr 3 Pemasangan lilitan pada inti ferit playback

Cara pemasangan pada Mainboard adalah letakan lilitan awal/ paling bawah yang ada pada Ferit di posisi ground, sedangkan lilitan akhir/ paling atas pada posisi AFC out. Semuanya sudah dilakukan, saatnya untuk mencoba menghidupkan Televisinya? Alhamdulillah Televisi sudah berfungsi kembali , gambar 4 posisi Televisi setelah dilakukan penggantian Playback:

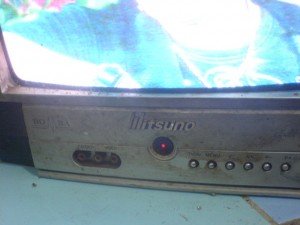

Gbr 4 Hasil akhir

Selesai sudah proses perbaikan dengan sistem Oprek, pada intinya semua Playback adalah sama secara proses kerjanya. Tinggal nalar kita yang merubahnya ke versi yang kita butuhkan, diperlukan perhitungan yang matang tentunya. Selamat mencoba.
